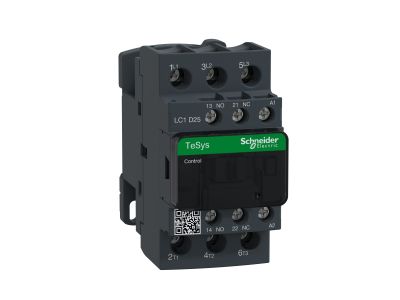

Stycznik mocy TeSys D 25A 3P 11KW 240V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D25U7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D25U7 to 3‑biegunowy stycznik przystosowany do sterowania silnikami asynchronicznymi o prądzie do 25 A w kategorii AC‑3 (11 kW przy 400 V). Wyposażony w cewkę prądu przemiennego 240 V 50/60 Hz oraz wbudowane styki pomocnicze 1NO+1NC z certyfikowanym lustrem NC, co zwiększa bezpieczeństwo w układach sygnalizacji i blokad. Kompaktowa konstrukcja o szerokości 45 mm umożliwia montaż na szynie DIN lub za pomocą śrub.

• Prąd znamionowy AC-3: 25 A (moc silnika 11 kW przy 400 V) – gwarantuje niezawodne i bezpieczne sterowanie silnikami o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie łączeniowe: do 690 V AC – wysoka rezerwa napięciowa zapewnia bezpieczną pracę w instalacjach przemysłowych o zróżnicowanych parametrach sieci.
• Cewka sterująca: 240 V AC 50/60 Hz – dopasowana do typowych napięć sterujących w przemyśle, upraszcza integrację z istniejącymi układami.
• Wbudowane styki pomocnicze: 1NO+1NC z certyfikowanym lustrem NC – umożliwiają niezawodną sygnalizację stanu łączenia oraz realizację obwodów bezpieczeństwa (np. blokady zwrotne).
• Szerokość 45 mm i montaż uniwersalny: kompaktowy wymiar oszczędza miejsce w rozdzielnicy, a możliwość montażu na szynie DIN TH35 lub za pomocą śrub zwiększa elastyczność instalacji.
• Częstotliwość łączeń: do 3600 cykli/h – wysoka trwałość mechaniczna i elektryczna w aplikacjach o dużym ruchu, np. w układach automatyki.
• Temperatura otoczenia: do 60°C – odporność na podwyższone temperatury w szafach sterowniczych bez konieczności dodatkowego chłodzenia.

Zgodność z Normami

Stycznik LC1D25U7 posiada certyfikaty zgodności z międzynarodowymi normami IEC, UL, CSA, CCC, EAC oraz Marine (do zastosowań morskich), co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych i komercyjnych. Produkt oznaczony znakiem CE.

Zastosowanie

Uniwersalny stycznik mocy przeznaczony do sterowania odbiornikami trójfazowymi w układach automatyki przemysłowej i budynkowej.

• Sterowanie silnikami asynchronicznymi w kategorii AC‑3 – napędy przenośników, pomp, wentylatorów, sprężarek.
• Załączanie i wyłączanie obwodów rezystancyjnych (AC‑1) – grzałki, piece oporowe, układy grzewcze.
• Praca w układach rozruchu gwiazda–trójkąt oraz przełączników obciążenia.
• Integracja z systemami PLC i przekaźnikami programowalnymi – wbudowane styki pomocnicze ułatwiają sygnalizację stanu i realizację blokad.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie DIN TH35 (zgodnie z DIN EN 60715) lub za pomocą śrub (otwory montażowe w obudowie). Zaciski śrubowe (skrzynkowe) umożliwiają podłączenie przewodów o przekroju dobranym do prądu znamionowego. Moment dokręcania śrub należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Stycznik nie posiada wbudowanego podświetlenia. Sygnalizację stanu można zrealizować za pomocą dołączonych styków pomocniczych oraz zewnętrznych lamp sygnalizacyjnych.
• Jaki jest stopień ochrony stycznika? W danych katalogowych nie podano konkretnego stopnia IP. W typowych warunkach montażu wewnątrz rozdzielnicy przyjmuje się ochronę IP20 (ochrona przed dotykiem palcem). W środowiskach pyłowych lub wilgotnych należy zastosować dodatkową obudowę.
• Czy stycznik nadaje się do sterowania silnikami jednofazowymi? Stycznik posiada trzy bieguny, co umożliwia sterowanie silnikami trójfazowymi. W przypadku silników jednofazowych można wykorzystać jeden lub dwa bieguny, jednak zalecane jest stosowanie styczników dedykowanych do danej aplikacji – szczegółowe informacje znajdują się w dokumentacji technicznej.
