Stycznik mocy TeSys D 25A 3P 11KW 12V DC 1NO 1NC AC-3 zaciski śrubowe | LC1D25JL Schneider Electric

Opis i Kluczowe Cechy

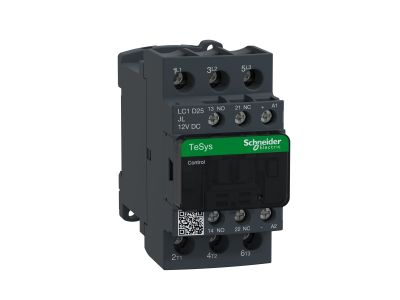

Stycznik mocy TeSys D LC1D25JL firmy Schneider Electricder Electric to 3-biegunowy stycznik przystosowany do sterowania silnikami o mocy do 11 kW przy napięciu 400 V AC. Urządzenie oferuje prąd znamionowy 25 A w kategorii AC-3 i napięcie łączeniowe do 690 V. Wyposażony w niskoprądową cewkę 12 V DC z modułem tłumiącym stany przejściowe, wbudowane styki pomocnicze 1NO+1NC (z certyfikatem NC lustro) oraz zaciski śrubowe. Szerokość modułu wynosi 45 mm, co pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 25 A w kategorii AC-3: Umożliwia bezpieczne sterowanie silnikami o znacznym obciążeniu bez ryzyka przegrzania styków, zapewniając długą żywotność łączeniową.
• Cewka 12 V DC z modułem tłumiącym stany przejściowe: Niskoprądowe sterowanie redukuje zużycie energii w obwodzie sterowniczym, a wbudowany tłumik chroni cewkę przed przepięciami, zwiększając niezawodność.
• Wbudowane styki pomocnicze 1NO + 1NC (NC lustro): Zintegrowane styki sygnalizacyjne eliminują potrzebę stosowania dodatkowych modułów, a certyfikat NC lustro gwarantuje bezpieczne odwzorowanie stanu styków głównych.
• Szerokość 45 mm i kompaktowa konstrukcja: Oszczędza miejsce w rozdzielnicy, ułatwiając projektowanie i rozbudowę instalacji przy zachowaniu pełnej funkcjonalności.
• Zaciski śrubowe i montaż na szynę DIN TH35 lub śrubami: Elastyczność instalacji – szybki montaż na szynie lub trwałe mocowanie śrubami, a zaciski śrubowe zapewniają pewne i bezpieczne połączenie przewodów.

Zgodność z Normami

Stycznik LC1D25JL posiada certyfikaty zgodności z normami IEC, UL, CSA, CCC, EAC oraz Marine, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych, komercyjnych i morskich. Urządzenie spełnia wymagania dyrektyw Unii Europejskiej i oznaczono je znakiem CE.

Zastosowanie

Stycznik TeSys D LC1D25JL przeznaczony jest do sterowania silnikami trójfazowymi oraz innymi odbiornikami w układach automatyki przemysłowej i budynkowej. Dzięki parametrom 25 A/690 V AC-3 i wbudowanym stykom pomocniczym sprawdza się w różnorodnych aplikacjach.

• Sterowanie silnikami trójfazowymi do 11 kW (400 V) w kategorii AC-3 – rozruch i zatrzymanie w układach napędowych.
• Łączenie obwodów rezystancyjnych i oświetleniowych w instalacjach przemysłowych i komercyjnych.
• Współpraca z przekaźnikami termicznymi i modułami sterującymi w układach rozruchu bezpośredniego i odwrotnego.
• Automatyka budynkowa – sterowanie pompami, wentylatorami, sprężarkami i innymi urządzeniami elektrycznymi.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilającego i sterowniczego. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 lub mocowania za pomocą śrub. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego i warunków pracy. Nie przekraczać maksymalnej temperatury otoczenia 60°C oraz maksymalnej częstotliwości łączeń 3600 cykli na godzinę.

FAQ

• Czy stycznik LC1D25JL ma wbudowane podświetlenie lub LED? Stycznik nie jest wyposażony w podświetlenie. Stan załączenia można monitorować za pomocą wbudowanego styku pomocniczego NC (NC lustro) lub zewnętrznej sygnalizacji LED podłączonej do obwodu sterowniczego.
• Jaki stopień ochrony ma stycznik TeSys D LC1D25JL? Stopień ochrony nie został podany w danych producenta. Dla standardowej aparatury modułowej montowanej w rozdzielnicy przyjmuje się zazwyczaj IP20. Należy chronić urządzenie przed wilgocią i zanieczyszczeniami zgodnie z warunkami otoczenia.
• Jaki jest tryb pracy styków głównych? Styki główne są zwierne (NO – normalnie otwarte) i przeznaczone do łączenia obwodów silnikowych w kategorii AC-3. Stycznik pracuje w trybie ciągłym przy maksymalnej częstotliwości łączeń 3600 cykli na godzinę.
