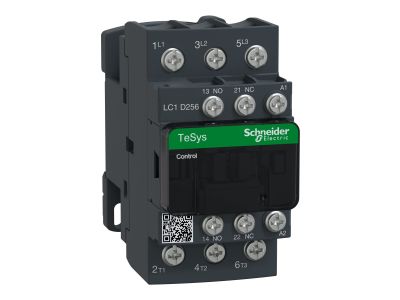

Stycznik mocy TeSys D 25A 3P 11KW 110V AC 1NO 1NC AC-3 zaciski śrubowe | LC1D256F7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D firmy Schneider Electricder Electric (symbol LC1D256F7) to trzybiegunowe urządzenie przeznaczone do łączenia i rozłączania obwodów silnikowych. Prąd znamionowy 25 A i moc 11 kW (AC-3) zapewniają bezpieczną pracę z silnikami indukcyjnymi o znacznym obciążeniu, bez ryzyka przegrzania styków. Cewka sterująca 110 V AC umożliwia bezpośrednie współpracowanie z typowymi instalacjami sterowniczymi. Zintegrowane styki pomocnicze 1NO+1NC oraz zaciski śrubowe gwarantują pewne i trwałe połączenia.

• Prąd znamionowy 25 A (AC-3): Bezpieczne przełączanie obwodów silnikowych o znacznym obciążeniu – minimalizuje ryzyko przegrzania i wydłuża żywotność stycznika.
• Moc 11 kW (AC-3): Odpowiedni do sterowania silnikami trójfazowymi o mocy do 11 kW – sprawdza się w aplikacjach pomp, wentylatorów czy przenośników.
• Cewka sterująca 110 V AC: Kompatybilna z popularnymi napięciami sterowniczymi w instalacjach przemysłowych – ułatwia integrację z systemami automatyki.
• Styki pomocnicze 1NO+1NC: Umożliwiają realizację sygnalizacji stanu, blokad krzyżowych lub dodatkowego sterowania – zwiększają funkcjonalność bez konieczności montażu dodatkowych modułów.
• Kategoria użytkowania AC-3: Przeznaczony do łączenia i rozłączania silników indukcyjnych z wirnikiem zwartym – zapewnia niezawodną pracę w cyklach rozruchowych i podczas normalnej eksploatacji.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów o odpowiednim przekroju – ułatwia montaż i konserwację, minimalizując ryzyko poluzowania połączeń.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami międzynarodowych norm IEC/EN oraz posiada oznaczenie CE, co potwierdza spełnienie rygorystycznych kryteriów bezpieczeństwa, wytrzymałości elektrycznej i kompatybilności elektromagnetycznej. Produkt jest przeznaczony do stosowania w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Stycznik mocy TeSys D znajduje zastosowanie w szerokim zakresie instalacji sterowania silnikami i odbiornikami trójfazowymi. Dzięki kategorii AC-3 oraz zintegrowanym stykom pomocniczym sprawdza się zarówno w prostych układach rozruchowych, jak i w rozbudowanych systemach automatyki.

• Sterowanie silnikami trójfazowymi (pompy, wentylatory, sprężarki, przenośniki) – niezawodne załączanie i wyłączanie w cyklach pracy ciągłej i przerywanej.
• Zabezpieczanie i przełączanie obwodów odbiorników rezystancyjnych (grzałki, piece) – kategoria AC-1 dopuszczalna po uwzględnieniu odpowiedniego obciążenia.
• Realizacja sekwencji sterowania w układach automatycznego rozruchu gwiazda-trójkąt lub przełączania kierunku obrotów – dzięki stykom pomocniczym 1NO+1NC.
• Integracja z systemami PLC i przekaźnikami programowalnymi – cewka 110 V AC idealnie współpracuje z napięciami sterowniczymi typowymi dla przemysłowych szaf sterowniczych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Stycznik mocuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (dla prądu 25 A zalecany przekrój min. 4 mm² Cu). Zaciski śrubowe dokręcać momentem podanym w dokumentacji technicznej producenta (zazwyczaj 1,2–1,5 Nm). Podczas montażu należy zachować odstępy izolacyjne i zapewnić odpowiednią wentylację, aby uniknąć przegrzania.

FAQ

• Jakie jest napięcie cewki sterującej? Napięcie znamionowe cewki wynosi 110 V AC – standardowe napięcie w instalacjach sterowniczych, umożliwiające bezpośrednie podłączenie do typowych źródeł sterowania.
• Do jakich zastosowań jest przeznaczony ten stycznik? Stycznik posiada kategorię użytkowania AC-3, co oznacza, że jest optymalny do łączenia i rozłączania silników indukcyjnych (pompy, wentylatory, przenośniki) o mocy do 11 kW. Może być również stosowany w obwodach rezystancyjnych (AC-1) po weryfikacji prądu znamionowego.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, zintegrowano jeden styk zwierny (NO) i jeden styk rozwierny (NC), co pozwala na sygnalizację stanu, realizację blokad lub sterowanie bez konieczności stosowania dodatkowych akcesoriów.
