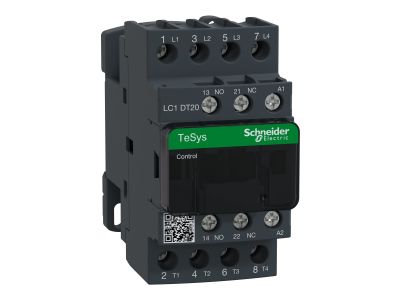

Stycznik mocy TeSys D 20A 4P 4KW 48V AC 1NO 1NC AC-1 zaciski skrzynkowe | LC1DT20E7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy z serii TeSys D, symbol LC1DT20E7, to czterobiegunowe urządzenie przeznaczone do łączenia obciążeń nieindukcyjnych w kategorii AC-1. Prąd znamionowy 20 A przy napięciu do 440 V AC gwarantuje bezpieczną pracę w obwodach rezystancyjnych bez ryzyka przegrzania styków. Cewka sterująca AC 48 V (50/60 Hz) umożliwia bezpośrednie sterowanie z typowych układów niskiego napięcia. Kompaktowa obudowa o szerokości 45 mm ułatwia zabudowę w rozdzielnicach modułowych, a wbudowane styki pomocnicze 1NO+1NC (z certyfikatem lustrzanym dla styku NC) rozszerzają funkcjonalność bez konieczności stosowania dodatkowych modułów.

• Prąd znamionowy 20 A (AC-1): Zapewnia niezawodne łączenie obciążeń rezystancyjnych, takich jak grzejniki czy piece, bez przeciążeń termicznych styków.
• Cewka AC 48 V 50/60 Hz: Pozwala na sterowanie stycznikiem z układów zasilania 48 V AC – popularnych w automatyce i systemach bezpieczeństwa.
• Wbudowane styki pomocnicze 1NO+1NC (NC lustrzany): Umożliwiają sygnalizację stanu łączeniowego lub realizację pętli sprzężenia zwrotnego bez dodatkowych akcesoriów.
• Cztery bieguny główne (4 NO): Idealne do przełączania obwodów trójfazowych z obciążeniami rezystancyjnymi lub do rozdziału zasilania w układach wielotorowych.
• Montaż na szynie DIN 35 mm lub śrubowy: Daje elastyczność instalacji w rozdzielnicach modułowych lub na płycie montażowej – szerokość 45 mm (2,5 modułu).
• Trwałość mechaniczna do 3600 cykli na godzinę i temperatura pracy do 60°C: Gwarantuje wysoką niezawodność w ciągłej pracy przemysłowej.

Zgodność z Normami

Stycznik posiada certyfikaty wydane przez uznane jednostki: IEC, UL, CSA, CCC, EA C oraz Marine (odporność na warunki okrętowe). Produkt spełnia wymogi dyrektyw europejskich, w tym RoHS i REACH, potwierdzone programem Green Premium. Oznaczenie CE gwarantuje zgodność z obowiązującymi normami bezpieczeństwa.

Zastosowanie

Stycznik TeSys D LC1DT20E7 znajduje zastosowanie tam, gdzie wymagane jest niezawodne łączenie i rozłączanie obwodów o charakterze rezystancyjnym w warunkach przemysłowych i komercyjnych.

• Sterowanie odbiornikami rezystancyjnymi – grzejniki, piece oporowe, promienniki podczerwieni.
• Rozdzielanie zasilania w układach trójfazowych – włączanie/wyłączanie linii zasilających o prądzie do 20 A.
• Współpraca z układami automatyki – jako element wykonawczy dla sterowników PLC lub przekaźników.
• Zastosowania w przemyśle morskim – dzięki certyfikatowi Marine odporny na wibracje i warunki wilgotne.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) lub na płycie montażowej za pomocą śrub. Przekrój przewodów należy dobrać do prądu obciążenia i temperatury otoczenia – zalecany moment dokręcania zacisków zgodnie z dokumentacją producenta. Należy zachować odstępy izolacyjne i zapewnić odpowiednią wentylację obudowy.

FAQ

• Czy stycznik posiada podświetlenie? Nie, model LC1DT20E7 nie jest wyposażony w podświetlenie – sygnalizacja załączenia wymaga zastosowania zewnętrznej lampki kontrolnej lub wykorzystania styków pomocniczych.
• Jaki jest stopień ochrony? Producent nie deklaruje konkretnego stopnia IP dla samego stycznika. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga IP20 – należy zapewnić odpowiednią obudowę dla wyższych wymagań.
• Jaki tryb pracy styków głównych? Styki główne są przystosowane do kategorii użytkowania AC-1 (obciążenia rezystancyjne). Prąd znamionowy 20 A przy napięciu 440 V AC dotyczy właśnie tej kategorii – dla obciążeń silnikowych wymagana jest redukcja wartości znamionowych.
