Stycznik mocy TeSys D 20A 4P 4KW 24V AC 1NO 1NC AC-1 zaciski skrzynkowe | LC1DT20B7 Schneider Electric

Opis i Kluczowe Cechy

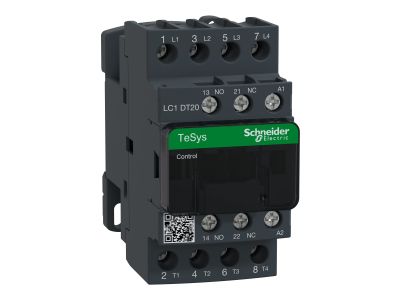

Stycznik mocy TeSys D LC1DT20B7 firmy Schneider Electricder Electric to 4-biegunowy stycznik przeznaczony do kategorii użytkowania AC-1. Oferuje prąd znamionowy cieplny Ith 20 A (obwód mocy) oraz napięcie łączeniowe Ue do 690 V AC / 300 V DC. Wyposażony w cewkę sterującą 24 V AC oraz zestyk pomocniczy 1NO+1NC, zapewnia niezawodne łączenie obciążeń rezystancyjnych. Zaciski śrubowe (skrzynkowe) umożliwiają szybki i pewny montaż.

• Prąd znamionowy cieplny Ith 20 A (obwód mocy): gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie łączeniowe Ue 690 V AC / 300 V DC: umożliwia zastosowanie w instalacjach przemysłowych o wysokim napięciu, zarówno prądu przemiennego, jak i stałego.
• Konfiguracja styków głównych 4NO + pomocniczych 1NO/1NC: elastyczność w sterowaniu – cztery bieguny do odbiorników oraz dodatkowy zestyk do sygnalizacji lub blokad.
• Cewka sterująca 24 V AC: niskie napięcie sterowania zwiększa bezpieczeństwo obsługi i kompatybilność z układami automatyki.
• Zaciski śrubowe o przekroju 1…4 mm² i momencie dokręcania 1,7 N·m: ułatwiają podłączenie przewodów, zapewniając pewny i trwały montaż.

Zgodność z Normami

Stycznik spełnia wymagania norm IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, UL 508 oraz CSA C22.2 Nr 14. Posiada certyfikaty BV, CCC, CSA, DNV, GL, GOST, LROS, RINA, UL, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Stycznik TeSys D LC1DT20B7 przeznaczony jest do łączenia obwodów rezystancyjnych w kategorii AC-1. Sprawdza się w:

• Sterowaniu grzałkami, piecami oporowymi i innymi urządzeniami grzewczymi.
• Załączaniu i wyłączaniu obwodów oświetleniowych dużych mocy (np. hale produkcyjne).
• Pracy w rozdzielnicach i szafach sterowniczych jako element automatyki budynkowej.
• Współpracy z przekaźnikami PLC i systemami zarządzania energią.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) lub płycie montażowej. Zaciski śrubowe dokręcaj momentem 1,7 N·m, używając śrubokrętu płaskiego o szerokości 6 mm lub krzyżowego Philips nr 2. Przekrój przewodów dobierz do prądu obciążenia (zalecany 1…4 mm²). Przewody mogą być przyłączane pojedynczo lub podwójnie (dla przewodów elastycznych z końcówkami lub bez).

FAQ

• Czy stycznik posiada podświetlenie przycisku? Stycznik TeSys D LC1DT20B7 nie jest wyposażony w podświetlenie – służy wyłącznie do łączenia obwodów mocy, a sygnalizację stanu należy realizować za pomocą zestyku pomocniczego (1NO+1NC).
• Jaki jest stopień ochrony stycznika? W dostarczonych danych nie podano stopnia ochrony IP. Standardowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20, jednak zalecamy montaż w obudowie o odpowiedniej szczelności dla danego środowiska pracy.
• Jaki jest tryb pracy styków głównych? Styki główne pracują w kategorii użytkowania AC-1 (obciążenia rezystancyjne), co oznacza, że są przystosowane do łączenia prądów o małej wartości prądu rozruchowego, typowego dla grzałek czy żarówek.
