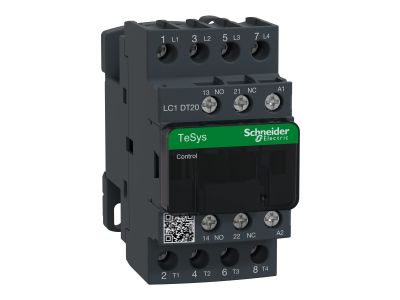

Stycznik mocy TeSys D 20A 4P 4KW 110V AC 1NO 1NC AC-1 zaciski skrzynkowe | LC1DT20F7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1DT20F7 to czterobiegunowy stycznik przystosowany do pracy w kategorii AC-1, prądzie znamionowym 20 A i mocy załączanej 4 kW przy napięciu cewki 110 V AC. Wyposażony w jeden zestyk NO i jeden NC, oferuje elastyczność w aplikacjach sterowania. Zaciski skrzynkowe ułatwiają podłączenie przewodów.

• Prąd znamionowy 20 A (AC-1): Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu rezystancyjnym bez ryzyka przegrzania styków.
• Moc załączana 4 kW (AC-1): Umożliwia sterowanie urządzeniami o mocy do 4 kW, np. grzejnikami, piecami czy oświetleniem żarowym.
• 4 bieguny (4P): Pozwala na jednoczesne załączanie czterech niezależnych obwodów jednego odbiornika trójfazowego lub czterech obwodów jednofazowych.
• Styki pomocnicze 1NO + 1NC: Umożliwiają sygnalizację stanu stycznika lub realizację prostych układów blokad.
• Zaciski skrzynkowe: Zapewniają pewne i trwałe połączenie przewodów o odpowiednim przekroju, ułatwiając montaż i konserwację.

Zgodność z Normami

Stycznik spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE, co gwarantuje zgodność z przepisami bezpieczeństwa i jakości. Przeznaczony do montażu w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Stycznik TeSys D LC1DT20F7 znajduje zastosowanie w różnych układach automatyki przemysłowej i budynkowej, szczególnie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie obciążeń rezystancyjnych.

• Sterowanie odbiornikami rezystancyjnymi, takimi jak grzejniki, piece oporowe, podgrzewacze ciepłej wody użytkowej.
• Załączanie oświetlenia żarowego, lamp wyładowczych lub LED-owych z odpowiednim układem rozruchu (w kategorii AC-1).
• Realizacja impulsów sterujących do styczników większej mocy, przekaźników lub wejść sterowników PLC.
• Automatyka budynkowa – sterowanie ogrzewaniem, wentylacją i klimatyzacją (HVAC) w obwodach rezystancyjnych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Moment dokręcania śrub zacisków skrzynkowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 20 A i warunków instalacji. Zapewnij odpowiednią wentylację w rozdzielnicy, aby nie przekraczać dopuszczalnej temperatury pracy.

FAQ

• Czy stycznik posiada podświetlenie LED? Na podstawie dostępnych danych stycznik nie jest wyposażony w podświetlenie. W standardowej konfiguracji cewka zasilana jest napięciem 110 V AC, a styki pomocnicze 1NO+1NC służą do sygnalizacji zewnętrznej.
• Jaki stopień ochrony ma to urządzenie? Stycznik przeznaczony jest do montażu w rozdzielnicy, co zapewnia ochronę przed dotykiem (IP20). Samo urządzenie nie posiada podanego stopnia ochrony obudowy – należy je instalować w szafie o odpowiednim IP.
• W jakiej kategorii użytkowania pracuje stycznik? Stycznik przeznaczony jest do kategorii użytkowania AC-1, czyli obciążeń rezystancyjnych (grzejniki, piece oporowe, oświetlenie żarowe). Nie jest zalecany do silników (AC-3/AC-4) bez dodatkowego sprawdzenia parametrów.
