Stycznik mocy TeSys D 18A 4P 7,5KW 24V AC 2NO 2NC AC-3 zaciski śrubowe | LC1D188B7 Schneider Electric

Opis i Kluczowe Cechy

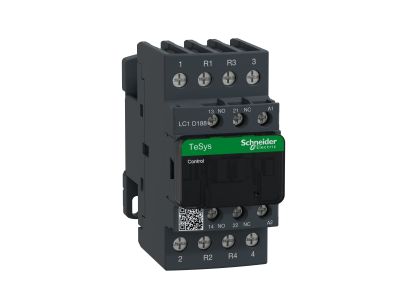

Stycznik mocy TeSys D LC1D188B7 to 4-biegunowy aparat o prądzie znamionowym 18A i mocy 7,5kW, przeznaczony do kategorii użytkowania AC-3 (bezpośrednie załączanie silników). Zasilany cewką 24V AC, wyposażony w konfigurację styków pomocniczych 2NO + 2NC. Zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów, co ułatwia instalację i serwis.

• Prąd znamionowy 18A (AC-3): umożliwia bezpieczne sterowanie silnikami o mocy do 7,5kW w aplikacjach przemysłowych bez ryzyka przeciążenia styków.
• 4 bieguny (2NO+2NC): daje elastyczność w budowie układów sterowania – dwa styki zwierne i dwa rozwierne do sygnalizacji, blokad lub realizacji funkcji nawrotnych.
• Cewka 24V AC: niskie napięcie sterowania zwiększa bezpieczeństwo obsługi i upraszcza integrację z systemami PLC lub sterownikami.
• Kategoria AC-3: potwierdza zdolność do łączenia i wyłączania silników indukcyjnych przy pełnym obciążeniu, co jest kluczowe w rozrusznikach liniowych i nawrotnych.
• Zaciski śrubowe: umożliwiają szybki i pewny montaż przewodów o odpowiednim przekroju bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Stycznik TeSys D LC1D188B7 spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Urządzenie jest zgodne z ogólnymi standardami DIN dotyczącymi aparatury łączeniowej montowanej na szynie TH35.

Zastosowanie

Stycznik mocy przeznaczony jest do sterowania silnikami elektrycznymi oraz innymi odbiornikami w instalacjach przemysłowych i budynkowych. Jego parametry sprawdzają się w układach rozruszników liniowych, nawrotnych oraz przełączników gwiazda/trójkąt.

• Bezpośrednie załączanie i wyłączanie silników indukcyjnych w kategorii AC-3 (np. pompy, wentylatory, sprężarki).
• Budowa rozruszników nawrotnych do zmiany kierunku obrotów silnika.
• Realizacja przełączania gwiazda/trójkąt w celu ograniczenia prądu rozruchu.
• Sterowanie odbiornikami rezystancyjnymi i oświetleniowymi w kategorii AC-1 (przy zachowaniu odpowiednich prądów).

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego i sterowniczego. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową i długością linii. Moment dokręcania zacisków śrubowych – stosować się do dokumentacji producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i stan izolacji.

FAQ

• Czy stycznik posiada podświetlenie lub sygnalizację LED? Nie, model LC1D188B7 nie jest wyposażony w diodę sygnalizacyjną. Stan zadziałania można sprawdzić za pomocą zewnętrznej lampki kontrolnej podłączonej do styków pomocniczych.
• Jaki jest stopień ochrony tego stycznika? Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjęto IP20. Dla konkretnych warunków środowiskowych należy zastosować obudowę o wyższym IP.
• W jakim trybie pracy (kategorii) można używać stycznika? Stycznik jest dedykowany do kategorii AC-3 (silniki indukcyjne o pełnym obciążeniu). Może pracować w AC-1 (obciążenia rezystancyjne) po sprawdzeniu prądu znamionowego, ale nie jest zalecany do częstego łączenia obwodów pojemnościowych lub świetlówek bez dodatkowych zabezpieczeń.
