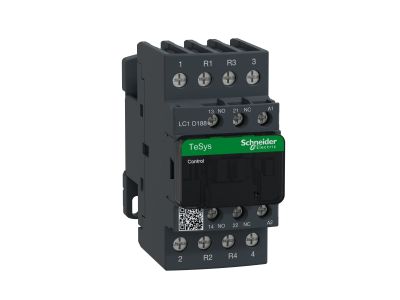

Stycznik mocy TeSys D 18A 4P 7,5KW 230V AC 2NO 2NC AC-3 zaciski śrubowe | LC1D188P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D188P7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 18 A w kategorii AC-3, co przy napięciu 400 V przekłada się na moc sterowania silnikami do 7,5 kW. Wyposażenie w cztery bieguny główne (4P) oraz unikalną konfigurację styków pomocniczych 2NO + 2NC (2 styki zwierne i 2 styki rozwierne) zapewnia wyjątkową elastyczność w projektowaniu układów automatyki.

• Napięcie sterowania: Cewka zasilana napięciem 230 V AC (prąd przemienny) o częstotliwości 50/60 Hz, co jest standardem w większości rozdzielnic przemysłowych.
• Trwałość i niezawodność: Seria TeSys D słynie z wysokiej wytrzymałości mechanicznej i elektrycznej, co minimalizuje przestoje serwisowe.
• Zaciski śrubowe: Solidne połączenia przewodów gwarantują stabilność styku nawet w warunkach występowania drgań.
• Kompaktowa budowa: Szerokość urządzenia została zoptymalizowana, aby zajmować jak najmniej miejsca na szynie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach na całym świecie. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, styczników i rozruszników do silników. Posiada również certyfikację UL oraz CSA, co potwierdza jego wysoką jakość wykonania. Stopień ochrony IP20 zabezpiecza przed bezpośrednim dotykiem części pod napięciem, zgodnie z normą VDE 0106.

Zastosowanie

Styczniki TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów sterowania. Są idealnym wyborem dla:

• Wszystkich rodzajów rozruszników silnikowych: liniowych, nawrotnych oraz układów gwiazda-trójkąt.
• Systemów sterowania za pośrednictwem autotransformatorów.
• Układów grzewczych, oświetleniowych oraz wentylacyjnych w budownictwie komercyjnym i przemysłowym.
• Integracji z systemami PLC dzięki możliwości doposażenia w dodatkowe moduły przeciwzakłóceniowe.

Wskazówki Montażowe

Montaż stycznika LC1D188P7 jest intuicyjny i szybki dzięki systemowi mocowania na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków i zapewnić długowieczność połączenia.
• Przekrój przewodów: Dobór przewodów powinien uwzględniać prąd znamionowy 18 A oraz warunki otoczenia, aby uniknąć spadków napięcia.
• Orientacja: Urządzenie może pracować w różnych pozycjach, jednak zaleca się montaż pionowy dla optymalnego odprowadzania ciepła.
• Akcesoria: Stycznik jest w pełni kompatybilny z blokami styków pomocniczych, modułami czasowymi oraz blokadami mechanicznymi serii TeSys.

FAQ

1. Czy ten model posiada wbudowane styki pomocnicze?
Tak, stycznik LC1D188P7 posiada fabrycznie zintegrowane styki pomocnicze w konfiguracji 2NO + 2NC, co pozwala na realizację funkcji sygnalizacji i blokady bez konieczności dokupowania dodatkowych modułów.

2. Jakie jest napięcie cewki w tym modelu?
Model ten posiada cewkę sterującą na napięcie 230 V AC. W przypadku zapotrzebowania na inne napięcie sterujące (np. 24 V DC), należy wybrać odpowiedni wariant z serii TeSys D.

3. Czy stycznik nadaje się do pracy z falownikami?
Tak, styczniki TeSys D mogą być stosowane w układach z przemiennikami częstotliwości jako elementy odcinające zasilanie lub realizujące funkcje bezpieczeństwa, pod warunkiem zachowania odpowiednich kategorii użytkowania.
