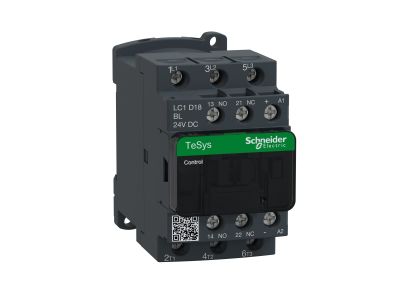

Stycznik mocy TeSys D 18A 3P 7,5KW 24V DC 1NO 1NC AC-3 zaciski śrubowe | LC1D18BL Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D18BL to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 18 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 7,5 kW przy napięciu 400 V AC. Wyposażenie w trzy bieguny główne (3P) oraz zintegrowane styki pomocnicze (1NO + 1NC) umożliwia elastyczną konfigurację układów sterowania i sygnalizacji stanu pracy urządzenia.

• Niskopoborowa cewka DC: Cewka zasilana napięciem 24 V DC charakteryzuje się obniżonym poborem energii, co pozwala na bezpośrednie sterowanie z wyjść sterowników PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących.
• Trwałość mechaniczna i elektryczna: Seria TeSys D słynie z wysokiej odporności na cykle łączeniowe, co przekłada się na długą żywotność i minimalizację kosztów serwisowych.
• Zaciski śrubowe: Solidne zaciski śrubowe gwarantują pewne połączenie przewodów, eliminując ryzyko poluzowania się styków pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Stycznik LC1D18BL spełnia wymagania międzynarodowych norm, takich jak IEC 60947-4-1, co potwierdza jego przydatność do profesjonalnych zastosowań w aparaturze niskiego napięcia. Posiada certyfikację UL oraz CSA, a także znak CE, co gwarantuje pełną zgodność z dyrektywami europejskimi w zakresie bezpieczeństwa użytkowania i ochrony środowiska.

Zastosowanie

Styczniki TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Są idealnym wyborem dla:

• Rozruszników silnikowych typu bezpośredniego (liniowych).
• Układów nawrotnych, wymagających zmiany kierunku obrotów silnika.
• Przełączników gwiazda-trójkąt, służących do ograniczania prądu rozruchowego.
• Systemów sterowania opartych na autotransformatorach.
• Integracji z systemami automatyki budynkowej i przemysłowej dzięki pełnej kompatybilności z systemami sterowania.

Wskazówki Montażowe

Montaż stycznika LC1D18BL jest intuicyjny i szybki dzięki standardowej konstrukcji przystosowanej do montażu na szynie DIN (35 mm) lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalną przewodność i uniknąć przegrzewania się punktów styku. Dzięki kompaktowej szerokości, urządzenie pozwala na znaczną oszczędność miejsca w szafie sterowniczej. Zaleca się zachowanie odpowiednich odstępów wentylacyjnych w przypadku montażu wielu urządzeń obok siebie w warunkach wysokiej temperatury otoczenia.

FAQ

• Czy ten model posiada wbudowaną diodę tłumiącą przepięcia? Tak, wersje z cewką DC o niskim poborze mocy (oznaczenie BL) posiadają wbudowane zabezpieczenie przed przepięciami, co chroni wyjścia sterowników PLC.
• Jaki jest zakres napięcia sterującego dla tego stycznika? Urządzenie jest dedykowane do pracy z napięciem sterującym 24 V DC.
• Czy mogę dołożyć dodatkowe styki pomocnicze? Tak, konstrukcja TeSys D pozwala na łatwy montaż czołowych lub bocznych bloków styków pomocniczych, co zwiększa możliwości konfiguracyjne układu.
