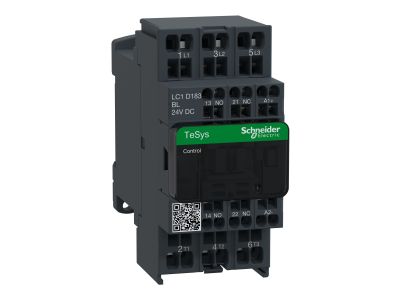

Stycznik mocy TeSys D 18A 3P 7,5KW 24V DC 1NO 1NC AC-3 zaciski sprężynowe | LC1D183BL Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D183BL to trójbiegunowy stycznik o prądzie 18A w kategorii AC-3, przystosowany do sterowania silnikami o mocy do 7,5 kW. Wyposażony w cewkę sterowaną napięciem 24 V DC oraz zestaw styków pomocniczych 1NO+1NC. Zaciski sprężynowe zapewniają szybki i pewny montaż bez użycia narzędzi.

• Prąd 18A (AC-3): Umożliwia bezpieczne załączanie i wyłączanie silników indukcyjnych o mocy 7,5 kW w warunkach typowych dla kategorii AC-3.
• Cewka 24 V DC: Niskonapięciowe sterowanie prądem stałym, idealne w systemach automatyki i sterowania PLC.
• Styki pomocnicze 1NO+1NC: Zintegrowane styki sygnalizacyjne ułatwiają realizację układów samopodtrzymania i sygnalizacji stanu.
• Zaciski sprężynowe: Montaż przewodów bez konieczności dokręcania śrub – oszczędność czasu i pewne połączenie.
• Kompaktowa budowa: Łatwy montaż na szynie TH35 oraz pełna integracja z systemami sterowania w rozdzielnicach.

Zgodność z Normami

Stycznik spełnia wymagania odpowiednich norm europejskich i posiada certyfikat CE. Producent gwarantuje zgodność z dyrektywami niskonapięciowymi i kompatybilnością elektromagnetyczną.

Zastosowanie

Stycznik TeSys D LC1D183BL znajduje zastosowanie w układach rozruszników silnikowych, przełączników gwiazda/trójkąt oraz sterowaniu odbiornikami w automatyce przemysłowej i budynkowej.

• Rozruszniki bezpośrednie i nawrotne silników trójfazowych.
• Przełączniki gwiazda/trójkąt dla silników o mocy do 7,5 kW.
• Sterowanie odbiornikami w liniach produkcyjnych i maszynach.
• Wbudowanie w szafy sterownicze i rozdzielnice w systemach PLC.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Zaciski sprężynowe obsługiwać zgodnie z instrukcją producenta – przewody o odpowiednim przekroju (zalecany 1,5–4 mm² dla obwodów głównych) wcisnąć do oporu. Moment dokręcania nie dotyczy – zaciski sprężynowe nie wymagają dokręcania.

FAQ

• Czy stycznik posiada podświetlenie? Nie, stycznik nie jest wyposażony w podświetlenie. Stan załączenia można monitorować poprzez zwarty styk pomocniczy NO.
• Jaki jest stopień ochrony? W specyfikacji nie podano stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy zapewnia ochronę IP20 od strony czołowej.
• W jakiej kategorii pracy działa stycznik? Stycznik przeznaczony jest do kategorii AC-3 – załączanie i wyłączanie silników indukcyjnych przy pełnym obciążeniu.
