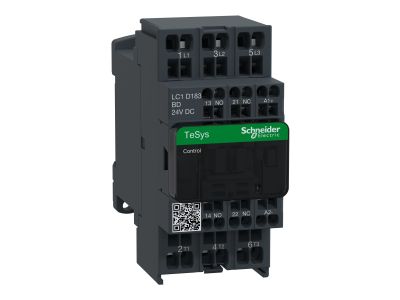

Stycznik mocy TeSys D 18A 3P 7,5KW 24V DC 1NO 1NC AC-3 zaciski sprężynowe | LC1D183BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D (symbol LC1D183BD) to trójbiegunowy stycznik 3NO przeznaczony do sterowania silnikami o prądzie 18A w kategorii AC-3 (moc 7,5 kW przy 400 V). Wyposażony w cewkę 24 V DC z wbudowanym modułem przeciwprzepięciowym oraz wbudowane styki pomocnicze 1NO+1NC z certyfikatem lustrzanym NC. Kompaktowa szerokość 45 mm ułatwia montaż w rozdzielnicach i szafach sterowniczych.

• Prąd 18A w kategorii AC-3: bezpieczna praca silników indukcyjnych o mocy do 7,5 kW przy 400 V bez ryzyka przeciążenia styków.
• Cewka 24 V DC z modułem przeciwprzepięciowym: ochrona cewki przed przepięciami łączeniowymi, co zwiększa trwałość i niezawodność układu.
• Wbudowane styki pomocnicze 1NO+1NC (certyfikat lustrzany NC): sygnalizacja stanu stycznika oraz gwarancja faktycznego rozwarcia styku głównego – kluczowe dla bezpieczeństwa diagnostyki.
• Zaciski sprężynowe: szybkie i pewne podłączenie przewodów bez użycia narzędzi, skracające czas montażu.
• Szerokość 45 mm: kompaktowa budowa pozwala zaoszczędzić miejsce w rozdzielnicy i ułatwia zabudowę wielostycznikową.

Zgodność z Normami

Stycznik LC1D183BD posiada certyfikaty międzynarodowe: IEC, UL, CSA, CCC, EAC oraz certyfikat morski (Marine). Spełnia również wymogi programu Green Premium (zgodność z RoHS i REACH), co gwarantuje bezpieczeństwo ekologiczne i pełną przejrzystość informacji o substancjach.

Zastosowanie

Stycznik przeznaczony jest do sterowania silnikami indukcyjnymi w instalacjach przemysłowych i komercyjnych, a także w układach automatyki budynkowej.

• Sterowanie silnikami pomp, wentylatorów, sprężarek w trybie bezpośredniego załączania i wyłączania.
• Realizacja sekwencji rozruchu i zatrzymania w szafach sterowniczych maszyn (np. obrabiarki, przenośniki).
• Element wykonawczy w systemach sterowania opartych na PLC lub przekaźnikach.
• Sygnalizacja stanu pracy za pomocą wbudowanych styków pomocniczych (np. dla układów HMI lub systemów nadzoru).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Stycznik mocuje się na szynie DIN TH35 lub za pomocą śrub (zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do prądu znamionowego (18 A). Zaciski sprężynowe umożliwiają szybkie podłączenie, ale przed pracą należy sprawdzić moment dokręcania wskazany w instrukcji.

FAQ

• Czy stycznik ma podświetlenie? W danych produktu nie ma informacji o podświetleniu. Stycznik wyposażony jest w moduł przeciwprzepięciowy cewki.
• Jaki jest stopień ochrony IP tego stycznika? Producent nie podaje konkretnego stopnia IP dla samego stycznika. W typowych zastosowaniach wewnątrz rozdzielnicy wymagany jest stopień ochrony IP20 dla obudowy – należy kierować się przepisami instalacyjnymi.
• W jakiej kategorii użytkowania pracuje stycznik? Stycznik przeznaczony jest do kategorii AC-3 (załączanie i wyłączanie silników indukcyjnych przy pełnym obciążeniu), prąd znamionowy 18 A, napięcie do 690 V. Posiada wbudowane styki pomocnicze 1NO+1NC z certyfikatem lustrzanym NC.
