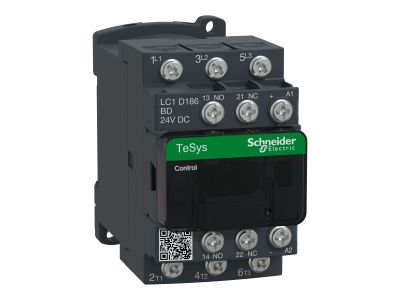

Stycznik mocy TeSys D 18A 3P 7,5KW 24V DC 1NO 1NC AC-3 zaciski oczkowo-pierścieniowe | LC1D186BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D186BD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 18 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 7,5 kW przy napięciu 400 V. Wyposażenie w trzy bieguny główne (3P) oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty) umożliwia budowę rozbudowanych układów sterowania i sygnalizacji bez konieczności stosowania dodatkowych modułów.

Kluczowym elementem tego modelu jest cewka zasilana napięciem stałym 24V DC, która zapewnia stabilną pracę i jest kompatybilna z większością sterowników PLC stosowanych w automatyce. Specjalna konstrukcja zacisków oczkowo-pierścieniowych gwarantuje najwyższy poziom bezpieczeństwa połączeń elektrycznych, eliminując ryzyko przypadkowego wysunięcia się przewodu nawet w warunkach występowania silnych wibracji. Dzięki kompaktowej obudowie, stycznik pozwala na optymalne wykorzystanie przestrzeni w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Stycznik spełnia wymagania normy IEC 60947-4-1 dotyczącej aparatury niskonapięciowej, sterowników i rozruszników silnikowych. Posiada certyfikację UL oraz CSA, co umożliwia jego stosowanie na rynkach globalnych. Stopień ochrony IP20 zapewnia bezpieczeństwo przed bezpośrednim dotykiem części pod napięciem, zgodnie z wytycznymi VDE 0106.

Zastosowanie

Styczniki serii TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Idealnie sprawdzają się w rozrusznikach liniowych, układach nawrotnych (lewo/prawo) oraz w konfiguracjach gwiazda-trójkąt. Urządzenie jest dedykowane do sterowania pracą pomp, wentylatorów, przenośników taśmowych oraz sprężarek. Dzięki pełnej integracji z systemami sterowania, model LC1D186BD jest często wybierany przez integratorów systemów automatyki do pracy w nowoczesnych liniach produkcyjnych i centrach logistycznych.

Wskazówki Montażowe

• Montaż na szynie: Urządzenie przystosowane jest do szybkiego montażu na standardowej szynie DIN 35 mm lub do bezpośredniego przykręcenia do płyty montażowej za pomocą śrub.
• Podłączenie przewodów: Zastosowanie zacisków pod końcówki oczkowo-pierścieniowe wymaga użycia odpowiednio zaprasowanych końcówek na przewodach, co zapewnia trwałe i odporne na wstrząsy połączenie.
• Moment dokręcania: Należy przestrzegać zalecanego momentu dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków i zapewnić optymalną przewodność elektryczną.
• Pozycja pracy: Stycznik może pracować w pionie lub poziomie, jednak zaleca się zachowanie odpowiednich odstępów wentylacyjnych w przypadku montażu kilku urządzeń obok siebie.

FAQ

• Czy ten model posiada wbudowaną diodę tłumiącą przepięcia? Tak, styczniki TeSys D z cewką DC posiadają wbudowany moduł ogranicznika przepięć, co chroni wyjścia tranzystorowe sterowników PLC przed uszkodzeniem.
• Jaka jest trwałość mechaniczna tego stycznika? Seria TeSys D charakteryzuje się wysoką trwałością mechaniczną sięgającą 30 milionów cykli łączeniowych, co przekłada się na długie lata bezawaryjnej eksploatacji.
• Czy mogę dołożyć dodatkowe styki pomocnicze? Tak, konstrukcja pozwala na montaż bocznych lub czołowych bloków styków pomocniczych, zwiększając funkcjonalność urządzenia.
