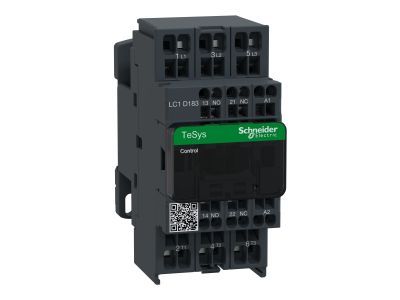

Stycznik mocy TeSys D 18A 3P 7,5KW 24V AC 1NO 1NC AC-3 zaciski sprężynowe | LC1D183B7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D183B7 firmy Schneider Electricder Electric to trójbiegunowy (3NO) element sterujący przeznaczony do pracy w kategorii AC-3. Dzięki prądzie znamionowemu 18A (7,5 kW przy 400 V) i napięciu 690 V AC zapewnia bezpieczne załączanie silników indukcyjnych w warunkach przemysłowych. Kompaktowa konstrukcja o szerokości 45 mm ułatwia zabudowę w rozdzielnicy, a wbudowane styki pomocnicze 1NO+1NC (z certyfikatem lustrzanym dla styku NC) podnoszą poziom bezpieczeństwa diagnostyki. Zastosowanie zacisków sprężynowych przyspiesza i ułatwia okablowanie bez użycia narzędzi.

• Prąd znamionowy 18 A (AC-3): Umożliwia bezpieczne sterowanie silnikami o mocy do 7,5 kW przy 400 V bez ryzyka przeciążenia styków.
• Napięcie pracy 690 V AC: Gwarantuje wysoką niezawodność w instalacjach o podwyższonym napięciu, typowych dla aplikacji przemysłowych.
• Cewka sterująca 24 V 50/60 Hz AC: Kompatybilna z niskonapięciowymi obwodami sterowania, zwiększa bezpieczeństwo obsługi i upraszcza integrację z PLC.
• Styki pomocnicze 1NO+1NC z lustrzanym NC: Umożliwiają niezawodną sygnalizację stanu łączenia; lustrzany styk NC zapobiega fałszywym informacjom o rozłączeniu obwodu głównego – kluczowe w aplikacjach bezpieczeństwa.
• Zaciski sprężynowe: Montaż bez użycia narzędzi, odporny na wibracje, skraca czas instalacji i eliminuje ryzyko poluzowania połączeń.

Zgodność z Normami

Stycznik posiada certyfikaty zgodności z międzynarodowymi normami IEC, UL, CSA, CCC, EAC oraz dopuszczenie do zastosowań morskich (Marine). Spełnia wymogi programu Green Premium (zgodność z RoHS i REACh), co ułatwia raportowanie środowiskowe i zarządzanie cyklem życia produktu.

Zastosowanie

Stycznik TeSys D LC1D183B7 dedykowany jest do sterowania silnikami w układach rozruchowych i przełączających w kategorii AC-3. Sprawdza się w przemysłowych instalacjach elektrycznych, gdzie wymagana jest wysoka trwałość łączeniowa i niezawodność.

• Załączanie i wyłączanie silników indukcyjnych o mocy do 7,5 kW w szafach sterowniczych i rozdzielnicach.
• Sterowanie odbiornikami rezystancyjnymi (grzałki, piece) w trybie AC-1.
• Impulsowe sterowanie przekaźnikami, stycznikami nadrzędnymi lub wejściami PLC w automatyce budynkowej i przemysłowej.
• Zastosowania morskie – dzięki dopuszczeniu Marine nadaje się do okrętowych systemów zasilania i sterowania.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Urządzenie mocuje się na szynie DIN TH35 o szerokości 35 mm lub za pomocą śrub (otwory montażowe dostępne). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie głównym i sterowniczym. Przekrój przewodów dobierz zgodnie z prądem znamionowym i długością linii. Moment dokręcania zacisków sprężynowych jest określony przez producenta w dokumentacji technicznej – nie przekraczaj zalecanych wartości. Zapewnij odpowiednią wentylację w obudowie, aby temperatura otoczenia nie przekroczyła 60°C.

FAQ

• Czy stycznik posiada podświetlenie (LED) sygnalizujące załączenie cewki? Standardowe wykonanie LC1D183B7 nie zawiera wbudowanej diody sygnalizacyjnej. W razie potrzeby można zastosować zewnętrzny moduł LED lub przekaźnik pomocniczy do sygnalizacji stanu.
• Jaki jest stopień ochrony obudowy stycznika? Producent nie podaje dla samego stycznika stopnia IP – typowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się IP20. Ostateczny stopień ochrony zależy od zastosowanej obudowy.
• W jakim trybie pracy pracuje styk pomocniczy NC – zapewnia rozwarcie mechaniczne przed zwarciem styków głównych? Styk NC posiada certyfikat lustrzany (mirror contact), co oznacza, że jego stan mechanicznie odzwierciedla położenie styków głównych – w przypadku braku zewarcia styków głównych styk NC pozostaje zwarty. Jest to istotne dla bezpieczeństwa w układach monitorowania stanu stycznika.
