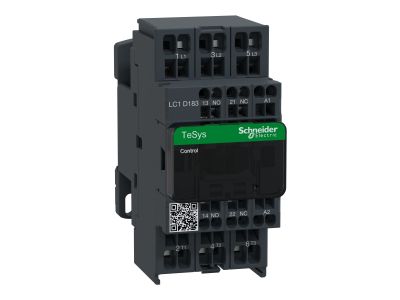

Stycznik mocy TeSys D 18A 3P 7,5KW 230V AC 1NO 1NC AC-3 zaciski sprężynowe | LC1D183P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o symbolu LC1D183P7 to trójbiegunowe urządzenie przeznaczone do pracy w kategorii AC-3, co oznacza zdolność do łączenia i rozłączania silników indukcyjnych w warunkach normalnej pracy. Prąd znamionowy 18 A w kategorii AC-3 pozwala na bezpieczne sterowanie odbiornikami bez ryzyka przegrzania styków. Moc 7,5 kW przy napięciu 230 V AC czyni go odpowiednim do zasilania standardowych silników. Cewka przystosowana do napięcia 230 V AC ułatwia integrację z instalacjami niskiego napięcia. Wyposażony w jeden styk pomocniczy NO i jeden NC, umożliwia realizację obwodów sygnalizacji i sterowania. Zastosowanie zacisków sprężynowych przyspiesza montaż i eliminuje konieczność dokręcania śrub.

• Prąd znamionowy 18 A (AC-3): Gwarantuje pewne przełączanie silników o średnim obciążeniu bez ryzyka zwarć styków.
• Moc 7,5 kW przy 230 V AC: Umożliwia bezpośrednie sterowanie popularnych silników trójfazowych w instalacjach niskiego napięcia.
• Napięcie cewki 230 V AC: Kompatybilne z typowymi obwodami sterowania, upraszcza okablowanie.
• Styki pomocnicze 1NO + 1NC: Umożliwiają sygnalizację stanu załączenia oraz realizację prostych układów blokad i samopodtrzymania.
• Zaciski sprężynowe: Skracają czas montażu i zapewniają pewne połączenie bez użycia narzędzi – zmniejszają ryzyko poluzowania podczas wibracji.

Zgodność z Normami

Stycznik TeSys D LC1D183P7 został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących aparatury łączeniowej niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Produkt spełnia standardy branżowe w zakresie bezpieczeństwa i niezawodności pracy w kategorii AC-3.

Zastosowanie

Stycznik TeSys D doskonale sprawdza się w układach rozruchu i sterowania silnikami elektrycznymi, a także jako element automatyki budynkowej i przemysłowej. Dzięki kompaktowej konstrukcji i elastycznym stykom pomocniczym można go stosować w różnorodnych scenariuszach.

• Bezpośrednie sterowanie silnikami indukcyjnymi: rozruch i zatrzymanie bez obciążenia (AC-3).
• Budowa rozruszników nawrotnych – zmiana kierunku obrotów silnika.
• Realizacja przełączników gwiazda/trójkąt w aplikacjach wymagających ograniczenia prądu rozruchowego.
• Impulsowe sterowanie odbiornikami (np. sprężarki, pompy) za pośrednictwem przekaźników lub PLC.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj do rozładowania kondensatorów w obwodzie. Stycznik mocuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 18 A oraz temperatury otoczenia. W przypadku zacisków sprężynowych nie jest wymagany moment dokręcania – należy wcisnąć przewód do oporu, używając odpowiedniego wkrętaka płaskiego (rozmiar wg instrukcji). Po montażu sprawdź poprawność połączeń i działanie styków pomocniczych.

FAQ

• Czy stycznik LC1D183P7 posiada podświetlenie LED? Produkt nie jest wyposażony we wbudowane podświetlenie. Informację o stanie pracy można uzyskać przez zewnętrzną sygnalizację na stykach pomocniczych NO/NC.
• Jaki stopień ochrony ma ten stycznik? W danych katalogowych nie podano konkretnego stopnia IP. W standardowych warunkach pracy w rozdzielnicy aparatura taka ma stopień ochrony IP20 (osłona przed dotknięciem palcem). W przypadku montażu w środowisku zapylonym lub wilgotnym należy zastosować dodatkowe obudowy.
• W jakim trybie pracy styku głównego stosuje się ten model? Stycznik przeznaczony jest do kategorii użytkowania AC-3 (łączenie i rozłączanie silników indukcyjnych). Nie należy go stosować do częstego załączania prądów znamionowych w kategorii AC-1 (obciążenia rezystancyjne) bez weryfikacji danych producenta.
