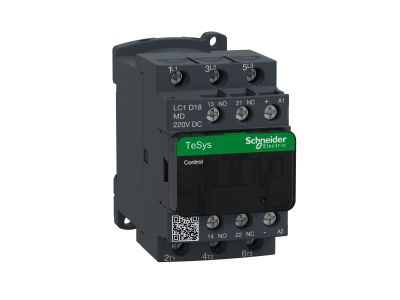

Stycznik mocy TeSys D 18A 3P 7,5KW 220V DC 1NO 1NC AC-3 zaciski śrubowe | LC1D18MD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D18MD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 18 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 7,5 kW przy napięciu 400 V. Wyposażenie w cewkę zasilaną napięciem stałym 220 V DC zapewnia stabilną pracę i kompatybilność z systemami sterowania prądu stałego.

• Konfiguracja styków: Urządzenie posiada 3 styki główne (3P) oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co umożliwia budowanie zaawansowanych układów sygnalizacji i blokad.
• Technologia zacisków: Solidne zaciski śrubowe gwarantują trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Integracja: Pełna kompatybilność z akcesoriami serii TeSys D pozwala na szybką rozbudowę o bloki styków pomocniczych, moduły opóźniające czy blokady mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach profesjonalnych. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, sterowników silnikowych i rozruszników. Posiada również certyfikację UL oraz CSA, co potwierdza jego wysoką jakość wykonania i dopuszczenie do eksploatacji na rynkach globalnych. Stopień ochrony zacisków odpowiada standardom zapobiegającym przypadkowemu dotykowi części pod napięciem.

Zastosowanie

Stycznik LC1D18MD znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest idealnym komponentem do budowy różnego rodzaju rozruszników silnikowych, w tym:

• Układów nawrotnych (lewo/prawo) wymagających wysokiej trwałości mechanicznej.
• Rozruszników liniowych do bezpośredniego załączania maszyn.
• Przełączników gwiazda-trójkąt służących do ograniczania prądów rozruchowych dużych jednostek napędowych.
• Układów sterowania za pośrednictwem autotransformatorów.

Dzięki swojej uniwersalności, urządzenie doskonale sprawdza się w sterowaniu pompami, wentylatorami, przenośnikami oraz innymi odbiornikami rezystancyjnymi i indukcyjnymi.

Wskazówki Montażowe

Montaż stycznika TeSys D jest intuicyjny i pozwala na znaczną oszczędność czasu podczas prefabrykacji szaf sterowniczych. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalną przewodność i uniknąć przegrzewania się punktów styku. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz stosowanie dedykowanych osłon zacisków w miejscach narażonych na zapylenie.

FAQ

• Czy ten model posiada cewkę energooszczędną? Model LC1D18MD posiada standardową cewkę DC 220V. Schneider Electric oferuje również wersje z cewkami o niskim poborze mocy w serii TeSys Green.
• Jakie są wymiary urządzenia? Styczniki serii TeSys D charakteryzują się kompaktową szerokością 45 mm, co pozwala na gęstą zabudowę w rozdzielnicy.
• Czy mogę dołożyć dodatkowe styki pomocnicze? Tak, konstrukcja pozwala na montaż czołowych lub bocznych bloków styków pomocniczych bez użycia specjalistycznych narzędzi.
