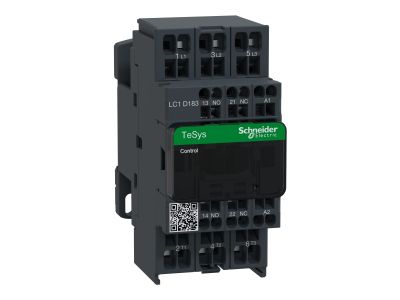

Stycznik mocy TeSys D 18A 3P 7,5KW 110V AC 1NO 1NC AC-3 zaciski sprężynowe | LC1D183F7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D183F7 to trójbiegunowe urządzenie przeznaczone do sterowania silnikami oraz innymi odbiornikami indukcyjnymi w układach przemysłowych i budynkowych. Dzięki prądowi znamionowemu 18 A w kategorii AC-3 oraz wbudowanym stykom pomocniczym 1NO+1NC zapewnia niezawodne załączanie i sygnalizację stanu pracy. Cewka sterująca 110 V AC pozwala na bezpośrednie wysterowanie z układów automatyki, a zaciski sprężynowe skracają czas montażu i eliminują ryzyko poluzowania połączeń. Produkt przeznaczony do pracy w rozdzielnicach na szynie TH35 (DIN) oraz montażu na płycie.

• Prąd znamionowy 18 A (AC-3): bezpieczne i pewne załączanie silników oraz obciążeń indukcyjnych o mocy do 7,5 kW bez ryzyka przegrzania styków.
• Zaciski sprężynowe: szybki i niezawodny montaż przewodów bez użycia narzędzi – oszczędność czasu i eliminacja błędów związanych z niedokręceniem.
• Styki pomocnicze 1NO+1NC: umożliwiają sygnalizację stanu załączenia stycznika lub realizację prostych obwodów blokad i samopodtrzymania.
• Cewka 110 V AC: łatwe wysterowanie z typowych układów sterowania niskim napięciem – kompatybilność z przekaźnikami, sterownikami PLC i przyciskami.
• Kategoria użytkowania AC-3: przeznaczony do łączenia i rozłączania silników asynchronicznych w czasie pracy – gwarantuje trwałość łączeniową i mechaniczną.

Zgodność z Normami

Stycznik TeSys D LC1D183F7 jest zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi (IEC/EN) oraz posiada certyfikat CE. Produkt spełnia wymagania bezpieczeństwa użytkowania w instalacjach niskiego napięcia. Pełna deklaracja zgodności dostępna na żądanie.

Zastosowanie

Stycznik mocy przeznaczony jest do sterowania odbiornikami trójfazowymi w obwodach prądu przemiennego. Sprawdza się w układach automatyki przemysłowej, sterowaniu napędami oraz w rozdzielnicach budynkowych.

• Sterowanie silnikami asynchronicznymi o mocy do 7,5 kW w kategorii AC-3.
• Załączanie i wyłączanie nagrzewnic, pomp, wentylatorów, sprężarek i innych odbiorników indukcyjnych.
• W układach automatyki budynkowej (HVAC, oświetlenie, bramy) jako element wykonawczy sterowany z przekaźników, styczników pomocniczych lub PLC.
• Tworzenie obwodów samopodtrzymania, blokad i sygnalizacji pracy z wykorzystaniem styków pomocniczych 1NO+1NC.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (minimum E do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio do płyty montażowej za pomocą wkrętów. Zaciski sprężynowe obsługują przewody o przekroju dobranym do prądu obciążenia (zalecany 1,5–4 mm² dla przewodów miękkich i sztywnych). Nie wymagają dokręcania momentem – wystarczy wsunąć odizolowany przewód do oporu. Należy zapewnić odpowiednią wentylację wokół stycznika. Wszystkie połączenia wykonuj zgodnie ze schematem producenta i obowiązującymi przepisami.

FAQ

• Jakie jest napięcie cewki sterującej? Cewka stycznika LC1D183F7 jest przystosowana do napięcia 110 V AC. Należy podawać napięcie zgodne z oznaczeniem, aby uniknąć uszkodzenia cewki.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, w standardzie stycznik wyposażony jest w jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC), co umożliwia sygnalizację stanu lub realizację prostych funkcji sterowniczych.
• Jaki rodzaj zacisków zastosowano? Produkt wyposażono w zaciski sprężynowe, które umożliwiają szybkie i pewne podłączanie przewodów bez użycia narzędzi. Zapewniają one stały docisk i odporność na wibracje.
