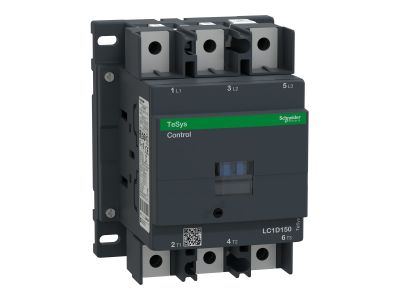

Stycznik mocy TeSys D 150A 3P 75KW 230V AC 1NO 1NC AC-3 zaciski oczkowo-pierścieniowe | LC1D1506P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy Schneider Electricder Electric z serii TeSys D, model LC1D1506P7, to trójbiegunowe urządzenie przeznaczone do załączania i wyłączania obwodów silnikowych oraz obciążeń rezystancyjnych. Dzięki prądowi łączeniowemu 150 A w kategorii AC-3 (przy 440 V AC) umożliwia bezpieczne sterowanie silnikami o znacznej mocy bez ryzyka przegrzania styków. Cewka sterująca 230 V AC zasilana jest napięciem przemiennym, a wbudowane styki pomocnicze 1 NO + 1 NC zwiększają funkcjonalność układów automatyki. Urządzenie wyposażono w zaciski oczkowo-pierścieniowe dla obwodów mocy i sterowania, co ułatwia pewne i trwałe połączenia.

• Znamionowy prąd łączeniowy Ie = 150 A (AC-3, 440 V): Pozwala na niezawodne sterowanie silnikami o dużej mocy w aplikacjach przemysłowych, zapewniając stabilną pracę i długą żywotność styków.
• Napięcie łączeniowe Ue do 1000 V AC (obwód mocy): Umożliwia stosowanie stycznika w instalacjach o podwyższonym napięciu, co zwiększa elastyczność projektowania układów sterowania.
• Konfiguracja styków pomocniczych 1 NO + 1 NC: Pozwala na sygnalizację stanu pracy stycznika lub realizację prostych układów blokad bez konieczności stosowania dodatkowych przekaźników.
• Trwałość elektryczna 0,85 Mcykli (AC-3, 440 V): Gwarantuje długi okres eksploatacji bez konieczności częstej wymiany elementów, co obniża koszty utrzymania ruchu.
• Moment dokręcania obwodów mocy 12 N·m (zaciski oczkowo-pierścieniowe M8): Zapewnia pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się przy dużych prądach.

Zgodność z Normami

Stycznik LC1D1506P7 spełnia wymagania norm IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1 oraz UL 508 i CSA C22.2 Nr 14. Posiada certyfikaty BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyd’s Register) oraz RINA, co potwierdza jego bezpieczeństwo i niezawodność w różnorodnych zastosowaniach przemysłowych.

Zastosowanie

Stycznik TeSys D LC1D1506P7 przeznaczony jest do sterowania silnikami elektrycznymi oraz obciążeniami rezystancyjnymi w układach automatyki przemysłowej i budynkowej. Sprawdza się zarówno w aplikacjach wymagających częstego łączenia, jak i w instalacjach o dużych prądach roboczych.

• Sterowanie trójfazowymi silnikami indukcyjnymi w maszynach i urządzeniach przemysłowych (kategoria AC-3).
• Załączanie i wyłączanie obciążeń rezystancyjnych, np. grzałek elektrycznych, pieców oporowych (kategoria AC-1).
• Praca w układach wymagających dużej liczby łączeń – zastosowania windowe, dźwigowe, pompy (kategoria AC-4, przy odpowiednim doborze).
• Automatyka budynkowa i sterowanie w stacjach uzdatniania wody, wentylacji, klimatyzacji.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie montuje się na płycie lub szynie DIN TH35 (zgodnie z danymi producenta). W przypadku podłączenia przewodów należy bezwzględnie stosować momenty dokręcania podane w dokumentacji: 12 N·m dla obwodów mocy (wkręt M8, klucz sześciokątny 13 mm) oraz 1,2 N·m dla obwodów sterowania (wkręt M3,5, śrubokręt Philips nr 2 lub płaski Ø 6 mm). Przekrój przewodów dostosować do prądu znamionowego i kategorii użytkowania, aby uniknąć przegrzania. Należy także uwzględnić zalecane bezpieczniki dobezpieczające (np. 250 A gG dla koordynacji typ 2, 315 A gG dla typ 1).

FAQ

• Czy stycznik posiada podświetlenie (LED) sygnalizujące pracę? W dostarczonych danych nie ma informacji o podświetleniu. Stycznik nie jest wyposażony we wbudowaną sygnalizację LED; stan pracy można sygnalizować za pomocą styków pomocniczych 1 NO + 1 NC podłączonych do zewnętrznych wskaźników.
• Jaki jest stopień ochrony stycznika? W danych technicznych nie podano stopnia ochrony IP. Standardowo styczniki bez dodatkowej obudowy mają stopień ochrony IP20 – wymagają montażu w rozdzielnicy lub szafie sterowniczej, która zapewnia ochronę przed dotykiem i pyłem.
• Czy stycznik może pracować w trybie AC-4? Tak, dane określają kategorię użytkowania AC-4 (prąd znamionowy łączeniowy dla kategorii AC-4 wynika z charakterystyki). W trybie AC-4 stycznik umożliwia załączanie i wyłączanie silników przy dużych przeciążeniach (np. nawrotnych, hamowanych), ale należy uwzględnić skróconą trwałość elektryczną w porównaniu z AC-3. Konkretne parametry dla AC-4 są dostępne w pełnej dokumentacji producenta.
