Stycznik mocy TeSys D 12A 4P 5,5KW 48V DC 2NO 2NC AC-3 zaciski śrubowe | LC1D128ED Schneider Electric

Opis i Kluczowe Cechy

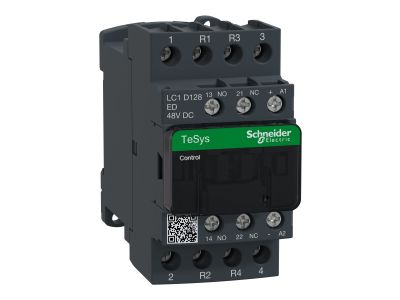

Stycznik mocy TeSys D firmy Schneider Electricder Electric, oznaczony symbolem LC1D128ED, to 4-biegunowe urządzenie łączeniowe o prądzie znamionowym 12 A w kategorii użytkowania AC-3, przystosowane do pracy przy napięciu cewki 48 V DC. Konfiguracja styków głównych 2NO+2NC oraz wbudowany styk pomocniczy 1NO+1NC zapewniają elastyczne możliwości sterowania obwodami silnikowymi i sygnalizacyjnymi. Zaciski śrubowe ułatwiają szybki i pewny montaż w szafach sterowniczych.

• Prąd znamionowy 12 A (AC-3): Umożliwia bezpieczną i pewną pracę z silnikami o mocy do 5,5 kW, minimalizując ryzyko przegrzania styków podczas rozruchu i pracy ciągłej.
• 4 bieguny (2NO+2NC): Daje swobodę w projektowaniu układów przełączających – możliwość jednoczesnego załączania i rozłączania dwóch obwodów, co upraszcza instalację i zwiększa funkcjonalność.
• Cewka 48 V DC: Poziom napięcia sterowania zgodny z instalacjami niskonapięciowymi – idealny do układów automatyki, PLC i systemów bezpieczeństwa.
• Zaciski śrubowe (moment dokręcania 1,7 Nm): Zapewniają trwałe i powtarzalne połączenie przewodów o przekroju 1…4 mm² (sztywny/elastyczny), co gwarantuje niską rezystancję styków i długotrwałą niezawodność.
• Trwałość mechaniczna 30 milionów cykli: Wysoka żywotność mechaniczna potwierdza odporność na intensywną eksploatację w systemach o dużej częstości łączeń.

Zgodność z Normami

Stycznik LC1D128ED spełnia wymagania norm IEC 60947-4-1 oraz IEC 60947-5-1, a także odpowiada normom EN 60947-4-1, EN 60947-5-1, CSA C22.2 Nr 14 oraz UL 508. Posiada certyfikaty BV, CCC, CSA, DNV, GL, GOST, LROS, RINA i UL, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Dzięki parametrom i konfiguracji styków stycznik TeSys D sprawdza się w różnorodnych aplikacjach przemysłowych i instalacyjnych, gdzie wymagana jest niezawodna łączność w obwodach silnikowych oraz sygnalizacyjnych.

• Sterowanie trójfazowymi silnikami indukcyjnymi (AC-3) – łączenie i odłączanie obciążeń przy rozruchu i pracy ciągłej.
• Automatyka budynkowa – przełączanie obwodów oświetlenia, wentylacji, klimatyzacji (HVAC) w szafach sterowniczych.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC – wykorzystanie styków pomocniczych 1NO+1NC do sygnalizacji i logiki.
• Obwody rezystancyjne (AC-1) – praca w systemach grzewczych lub zasilania rezerwowego (prąd Ith 25 A).

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) lub płycie montażowej. Przewody należy podłączać do zacisków śrubowych z momentem dokręcania 1,7 Nm, stosując przekroje od 1 do 4 mm² (sztywne lub elastyczne z końcówką). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarcia.

FAQ

• Jaki jest prąd znamionowy stycznika w kategorii AC-3? Prąd znamionowy w kategorii AC-3 wynosi 12 A, co odpowiada mocy silnika 5,5 kW przy napięciu 400 V AC. Maksymalny prąd cieplny (Ith) dla obwodu zasilającego to 25 A w kategorii AC-1.
• Czy stycznik posiada podświetlenie lub wbudowany moduł LED? W dostarczonej dokumentacji nie wskazano opcji podświetlenia. Stycznik wyposażony jest w zaciski śrubowe do podłączenia zewnętrznych wskaźników, jeśli wymaga tego aplikacja.
• Jakie napięcie sterowania jest potrzebne do załączenia cewki? Cewka stycznika zasilana jest napięciem stałym 48 V DC. Czas zamykania wynosi 53,55…72,45 ms, a otwierania 16…24 ms.
