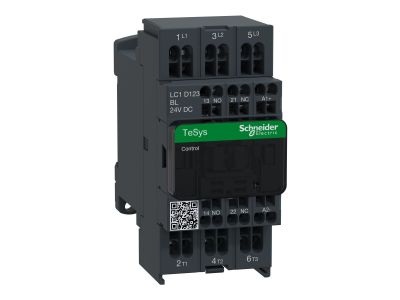

Stycznik mocy TeSys D 12A 3P 5,5KW 24V DC 1NO 1NC AC-3 zaciski sprężynowe | LC1D123BL Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D123BL to kompaktowe urządzenie 3-biegunowe przeznaczone do łączenia obwodów silnikowych i rezystancyjnych w kategoriach użytkowania AC-3, AC-1 oraz AC-4. Dzięki prądowi znamionowemu 12 A w AC-3 (przy 440 V) umożliwia sterowanie silnikami o mocy do 5,5 kW (przy 400 V AC). Wyposażony w cewkę 24 V DC oraz zaciski sprężynowe, zapewnia niezawodne połączenie i prosty montaż bez użycia narzędzi. Styki pomocnicze 1NO+1NC umożliwiają sygnalizację stanu i dodatkowe funkcje sterowania.

• Prąd znamionowy łączeniowy Ie 12 A (AC-3): Gwarantuje bezpieczne i niezawodne sterowanie silnikami trójfazowymi o mocy do 5,5 kW przy 400 V.
• Cewka sterująca 24 V DC: Napięcie niskiego rzędu zwiększa bezpieczeństwo obsługi, a niski pobór mocy ogranicza straty w układzie sterowania.
• Zaciski sprężynowe (push-in): Umożliwiają szybkie i beznarzędziowe podłączenie przewodów o przekroju do 2,5 mm², redukując czas instalacji i ryzyko poluzowania połączeń.
• Styki pomocnicze 1NO + 1NC: Zintegrowane styki sygnalizacyjne pozwalają na monitorowanie stanu stycznika oraz realizację prostych układów blokad.
• Trwałość mechaniczna 30 Mcykli i elektryczna do 2 Mcykli (AC-3): Wysoka żywotność minimalizuje konieczność wymiany urządzenia w aplikacjach o częstym łączeniu.

Zgodność z Normami

Stycznik spełnia wymagania norm IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, UL 508 oraz CSA C22.2 Nr 14. Posiada certyfikaty BV, CCC, CSA, DNV, GL, GOST, LROS, RINA i UL, co potwierdza jego bezpieczeństwo i dopuszczenie do eksploatacji w instalacjach przemysłowych na całym świecie.

Zastosowanie

Dzięki szerokiemu zakresowi parametrów i odporności na przeciążenia stycznik LC1D123BL sprawdza się w różnorodnych aplikacjach sterowania energią elektryczną.

• Sterowanie trójfazowymi silnikami indukcyjnymi w kategorii użytkowania AC-3 (np. sprężarki, pompy, wentylatory) – prąd 12 A przy 440 V odpowiada mocy 5,5 kW.
• Łączenie obciążeń rezystancyjnych w kategorii AC-1 – prąd 16 A przy 440 V pozwala na sterowanie nagrzewnicami, piecami oporowymi.
• Automatyka budynków i linii produkcyjnych – integracja z systemami PLC i sterownikami dzięki cewce 24 V DC oraz stykom pomocniczym.
• Zastosowania wymagające wysokiej trwałości mechanicznej (do 30 mln cykli) – idealny do układów z częstym załączaniem i wyłączaniem.

Wskazówki Montażowe

Montaż i wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – przed przystąpieniem do pracy bezwzględnie odłącz napięcie zasilania. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN) lub płycie montażowej. Zaciski sprężynowe umożliwiają podłączenie przewodów elastycznych bez końcówki o przekroju do 2,5 mm² (jeden lub dwa kable). Dla obwodu zasilającego zalecane bezpieczniki: 25 A gG (koordynacja typ 2) lub 40 A gG (typ 1) dla 690 V. Należy przestrzegać momentu dokręcania podanego w dokumentacji producenta – dla zacisków sprężynowych nie ma potrzeby użycia narzędzi, ale w przypadku innych połączeń stosować się do instrukcji.

FAQ

• Jakie jest napięcie cewki sterującej? Cewka stycznika LC1D123BL jest przystosowana do napięcia stałego 24 V DC, co zapewnia niski pobór mocy i bezpieczeństwo w układach sterowania niskonapięciowego.
• Jaka jest trwałość mechaniczna tego stycznika? Deklarowana trwałość mechaniczna wynosi 30 milionów cykli, a trwałość elektryczna w kategorii AC-3 (12 A, 440 V) sięga 2 milionów cykli.
• Czy stycznik wyposażono w podświetlenie? Produkt nie zawiera wbudowanego podświetlenia – stan załączenia można określić za pomocą zewnętrznej sygnalizacji podłączonej do styków pomocniczych 1NO+1NC.
