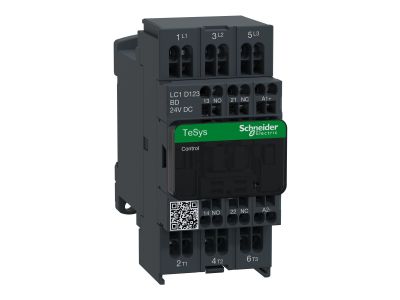

Stycznik mocy TeSys D 12A 3P 5,5KW 24V DC 1NO 1NC AC-3 zaciski sprężynowe | LC1D123BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o symbolu LC1D123BD to trójbiegunowe urządzenie przeznaczone do sterowania odbiornikami, zwłaszcza silnikami trójfazowymi. Prąd znamionowy w kategorii AC-3 wynosi 12 A, co umożliwia bezpieczną pracę z silnikami o mocy do 5,5 kW bez ryzyka przegrzania styków. Cewka sterująca zasilana napięciem 24 V DC zapewnia kompatybilność z nowoczesnymi systemami automatyki i PLC. Wbudowane styki pomocnicze 1NO+1NC pozwalają na sygnalizację stanu lub realizację dodatkowych funkcji logicznych. Zaciski sprężynowe przyspieszają montaż i gwarantują niezawodne połączenie odporne na wibracje.

• Prąd znamionowy AC-3: 12 A – umożliwia sterowanie silnikami o mocy do 5,5 kW w standardowych instalacjach przemysłowych.
• Napięcie sterowania cewki: 24 V DC – bezpieczne zasilanie z układów automatyki, łatwa integracja z PLC i przekaźnikami.
• Styki pomocnicze: 1NO + 1NC – pozwalają na sygnalizację położenia stycznika lub dodatkowe funkcje bez konieczności stosowania osobnych przekaźników.
• Zaciski sprężynowe – eliminują konieczność dokręcania śrub, skracają czas montażu i zapewniają pewne połączenie odporne na drgania.
• Trzy bieguny główne (3P) – kompatybilne z trzema fazami, idealne do załączania i wyłączania obwodów silnikowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikację CE. Stycznik został zaprojektowany w zgodzie z wymaganiami dla kategorii pracy AC-3, co potwierdza jego przydatność do sterowania silnikami w warunkach normalnej eksploatacji.

Zastosowanie

Stycznik mocy LC1D123BD TeSys D jest przeznaczony do sterowania silnikami trójfazowymi w układach rozruszników liniowych, nawrotnych oraz przełączników gwiazda–trójkąt. Sprawdza się również w sterowaniu odbiornikami rezystancyjnymi w kategorii AC-1.

• Sterowanie silnikami trójfazowymi w maszynach przemysłowych (pompy, wentylatory, kompresory).
• Realizacja rozruchów liniowych i nawrotnych w układach sterowania maszyn.
• Praca w przełącznikach gwiazda–trójkąt dla silników o większej mocy.
• Sterowanie odbiornikami rezystancyjnymi (np. grzałkami) w kategorii AC-1.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Zaciski sprężynowe umożliwiają szybkie podłączenie przewodów – należy użyć odpowiedniego narzędzia do zaciskania. Przekrój przewodów dobrać zgodnie z obciążeniem (dla 12 A zalecany 1,5–2,5 mm²). Cewkę zasilać wyłącznie napięciem 24 V DC. Szczegółowe dane dotyczące momentu dokręcania lub innych wymogów zawiera dokumentacja techniczna producenta.

FAQ

• Jakie napięcie sterowania ma stycznik LC1D123BD? Napięcie cewki wynosi 24 V DC. Może być zasilany bezpośrednio z zasilaczy 24 V DC stosowanych w automatyce i przemyśle.
• Jaki stopień ochrony posiada stycznik? Aparatura modułowa montowana w rozdzielnicach standardowo zapewnia stopień ochrony IP20. Dokładne dane znajdują się w karcie katalogowej producenta.
• Do jakich zastosowań przeznaczona jest kategoria pracy AC-3? Kategoria AC-3 dotyczy załączania i wyłączania silników asynchronicznych w warunkach normalnej pracy. Stycznik 12 A nadaje się do silników o mocy do 5,5 kW.
