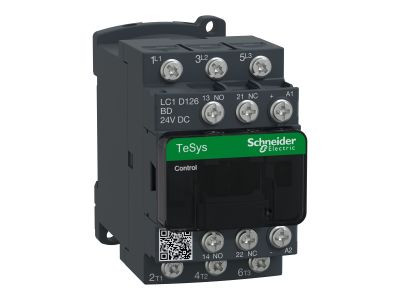

Stycznik mocy TeSys D 12A 3P 5,5KW 24V DC 1NO 1NC AC-3 zaciski oczkowo-pierścieniowe | LC1D126BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o symbolu LC1D126BD to trójbiegunowe urządzenie przeznaczone do sterowania silnikami oraz innymi odbiornikami w sieciach prądu przemiennego. Parametry nominalne 12 A w kategorii AC-3 (5,5 kW przy 400 V) umożliwiają bezpieczne łączenie obciążeń indukcyjnych bez ryzyka przegrzania styków. Cewka sterująca 24 V DC wyposażona jest w moduł przeciwprzepięciowy chroniący obwód sterowania przed przepięciami łączeniowymi. Wbudowane styki pomocnicze 1NO+1NC z certyfikatem lustrzanym NC zapewniają niezawodną sygnalizację położenia. Kompaktowa szerokość 45 mm oraz możliwość montażu na szynie DIN lub mocowania śrubowego ułatwiają instalację w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy AC-3: 12 A (5,5 kW @ 400 V): Gwarantuje niezawodne załączanie i wyłączanie silników o znacznym obciążeniu bez przeciążeń termicznych.
• Cewka 24 V DC z modułem przeciwprzepięciowym: Zapewnia stabilne sterowanie niskim napięciem stałym oraz chroni układ sterowania przed przepięciami przy wyłączaniu cewki.
• Styki pomocnicze 1NO+1NC z certyfikatem lustrzanym NC: Umożliwiają niezawodną sygnalizację stanu pracy stycznika – styk NC gwarantuje zachowanie odstępu izolacyjnego przy zwartych stykach głównych.
• Trwałość mechaniczna i łączeniowa (do 3600 cykli/h, temp. do 60°C): Wysoka odporność na zmęczenie materiału – idealny do aplikacji wymagających częstego łączenia.
• Szerokość 45 mm, montaż DIN/śrubowy: Oszczędność miejsca w rozdzielnicy i elastyczność instalacji w szafach sterowniczych.

Zgodność z Normami

Stycznik TeSys D LC1D126BD posiada certyfikaty zgodności z wieloma międzynarodowymi standardami: IEC, UL, CSA, CCC, EAC oraz Marine. Produkt spełnia wymagania programu Green Premium, co oznacza zgodność z dyrektywami RoHS (ograniczenie substancji niebezpiecznych) i REACH (rejestracja, ocena, autoryzacja i ograniczenia chemikaliów). Dzięki temu zapewniona jest nie tylko niezawodność techniczna, ale również pełna przejrzystość w zakresie wpływu na środowisko.

Zastosowanie

Stycznik mocy przeznaczony jest przede wszystkim do sterowania silnikami trójfazowymi w kategorii AC-3, a także do innych zastosowań wymagających niezawodnego łączenia obwodów prądu przemiennego.

• Sterowanie silnikami indukcyjnymi w maszynach produkcyjnych, przenośnikach, pompach i wentylatorach (do 5,5 kW przy 400 V AC).
• Wydawanie impulsów załączających do styczników większej mocy lub przekaźników w układach kaskadowych.
• Zastosowanie jako element sygnalizacji stanu w szafach sterowniczych dzięki wbudowanym stykom pomocniczym 1NO+1NC.
• Automatyka budynkowa i przemysłowa – sterowanie oświetleniem, nagrzewnicami, układami HVAC z cewką 24 V DC.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia w obwodzie głównym i sterowniczym. Urządzenie można zamocować na szynie TH35 (DIN) lub przykręcić śrubami przez otwory montażowe. Zaciski oczkowo-pierścieniowe wymagają dokręcenia momentem podanym w dokumentacji producenta – zbyt mały moment grozi przegrzaniem, zbyt duży uszkodzeniem. Przekrój przewodów należy dobrać do obciążenia (min. 1,5 mm², max. wg karty katalogowej). Przed pierwszym załączeniem sprawdzić poprawność połączeń i kierunek obwodu sterującego.

FAQ

• Czy stycznik posiada podświetlenie cewki? W standardowym wykonaniu LC1D126BD nie zawiera podświetlenia. Do sygnalizacji stanu można wykorzystać wbudowane styki pomocnicze lub zewnętrzną lampkę sygnalizacyjną.
• Jaki stopień ochrony ma ten stycznik? Producent nie podaje stopnia IP dla samego stycznika – standardowo aparatura modułowa do zabudowy w rozdzielnicy charakteryzuje się ochroną IP20 (ochrona przed dotykiem palcem), jednak w przypadku montażu w szafie sterowniczej należy uwzględnić stopień ochrony całej obudowy.
• Jaki jest tryb pracy styków głównych? Styki główne przeznaczone są do pracy w kategorii AC-3 (sterowanie silnikami), co oznacza łączenie prądu rozruchowego i wyłączanie przy obciążeniu znamionowym. Prąd znamionowy AC-3 wynosi 12 A, moc 5,5 kW przy 400 V AC.
