Stycznik mocy TeSys D 12A 3P 5,5KW 230V AC 1NO 1NC AC-3 zaciski sprężynowe | LC1D123P7 Schneider Electric

Opis i Kluczowe Cechy

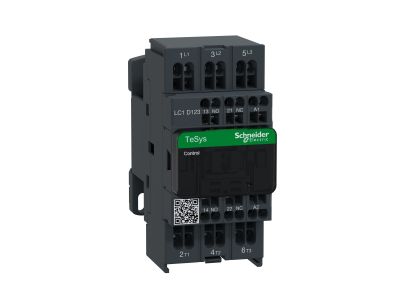

Stycznik mocy TeSys D LC1D123P7 marki Schneider Electricder Electric to kompaktowe urządzenie przeznaczone do sterowania obwodami silnikowymi i rezystancyjnymi w kategoriach użytkowania AC-1, AC-3 i AC-4. Dzięki prądowi łączeniowemu 12 A w AC-3 przy 440 V zapewnia bezpieczną i trwałą pracę w typowych aplikacjach przemysłowych. Wyposażony w trzy biegi główne (3P) oraz styki pomocnicze 1 NO + 1 NC. Zaciski sprężynowe przyspieszają montaż i eliminują konieczność dokręcania.

• Prąd znamionowy Ie = 12 A (AC-3, 440 V): Gwarantuje niezawodne załączanie i wyłączanie silników indukcyjnych o mocy do 5,5 kW przy 400 V bez ryzyka nadmiernego zużycia styków.
• Kategoria użytkowania AC-3 i AC-4: Przystosowany do ciężkich rozruchów silników klatkowych (AC-3) oraz pracy z hamowaniem przeciwnym (AC-4) – w zależności od wymagań aplikacji.
• Trwałość mechaniczna 15 Mcykli: Długa żywotność bezawaryjna, redukująca konieczność wymiany i koszty eksploatacji.
• Zaciski sprężynowe (obwód sterowania i zasilania): Umożliwiają szybkie i bezproblemowe podłączenie przewodów elastycznych o przekroju do 2,5 mm² – bez użycia narzędzi do zaciskania końcówek.
• Strata mocy na biegun zaledwie 0,36 W (AC-3): Minimalne wydzielanie ciepła, co przekłada się na niższe temperatury w rozdzielnicy i mniejsze obciążenie układów chłodzenia.

Zgodność z Normami

Stycznik LC1D123P7 jest zaprojektowany i certyfikowany zgodnie z wymaganiami norm IEC 60947-4-1, EN 60947-4-1, IEC 60947-5-1, EN 60947-5-1, a także UL 508 oraz CSA C22.2 Nr 14. Posiada certyfikaty BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyd’s Register), RINA i UL, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Stycznik TeSys D LC1D123P7 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie obwodów silnikowych oraz rezystancyjnych. Sprawdza się w:

• Sterowaniu silnikami trójfazowymi o mocy do 5,5 kW (400 V AC) w kategorii AC-3 – np. w napędach pomp, wentylatorów, sprężarek.
• Załączaniu obciążeń rezystancyjnych (AC-1) takich jak grzałki, piece oporowe – prąd Ie = 16 A przy 440 V.
• Wysyłaniu sygnałów impulsowych do przekaźników, styczników wyższego rzędu lub wejść sterowników PLC – dzięki stykom pomocniczym 1 NO + 1 NC.
• Automatyce budynkowej i rozdzielnicach przemysłowych wymagających kompaktowego montażu na szynie DIN lub płycie montażowej.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub na płycie montażowej. Przy podłączaniu zacisków sprężynowych należy stosować przewody o odpowiednim przekroju (zalecany max 2,5 mm² dla kabli elastycznych bez końcówek). Moment dokręcania – jeśli dotyczy – należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia i warunków zwarciowych.

FAQ

• Czy stycznik posiada podświetlenie stanu załączenia? W standardowym wyposażeniu stycznik nie ma wbudowanego podświetlenia. Stan załączenia można sygnalizować za pomocą styków pomocniczych (1 NO + 1 NC) podłączonych do zewnętrznej lampki lub wejścia PLC.
• Jaki jest stopień ochrony tego stycznika? W dostarczonej specyfikacji nie podano konkretnego stopnia IP. Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się ochronę IP20 (brak ochrony przed wnikaniem wody). W razie potrzeby instalacji w środowisku wilgotnym należy zastosować dodatkową obudowę.
• W jakich trybach pracy może pracować stycznik? Stycznik jest przystosowany do kategorii użytkowania AC-1 (obciążenia rezystancyjne), AC-3 (rozruch i wyłączanie silników klatkowych) oraz AC-4 (hamowanie przeciwprądem, praca impulsowa). Wybór odpowiedniej kategorii zależy od charakteru obciążenia – szczegółowe dane prądowe dla każdej kategorii podano w karcie katalogowej.
