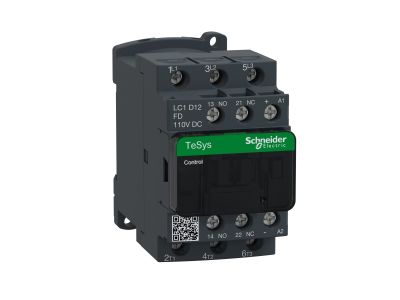

Stycznik mocy TeSys D 12A 3P 5,5KW 110V DC 1NO 1NC AC-3 zaciski śrubowe | LC1D12FD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D Schneider Electricder Electric, symbol LC1D12FD, przeznaczony do sterowania silnikami oraz innymi odbiornikami w instalacjach przemysłowych. Dzięki prądzie znamionowym 12 A i mocy 5,5 kW w kategorii AC-3 zapewnia bezpieczną i niezawodną pracę w obwodach o znacznym obciążeniu. Wyposażony w trzy bieguny główne oraz styki pomocnicze 1NO+1NC, co umożliwia elastyczne podłączenie sygnalizacji lub układów sterowania. Cewka zasilana napięciem 110 V DC gwarantuje pełną kompatybilność z systemami sterowania niskonapięciowego.

• Prąd znamionowy 12 A (Ith): bezpieczna praca w obwodach silnikowych i rezystancyjnych bez ryzyka przegrzania styków.
• Kategoria AC-3, moc 5,5 kW: optymalne parametry do załączania i wyłączania silników indukcyjnych w warunkach pełnego obciążenia.
• Cewka 110 V DC: sterowanie bezpośrednio z układów automatyki i sterowników PLC bez konieczności stosowania dodatkowych przetwornic.
• Styki pomocnicze 1NO+1NC: umożliwiają sygnalizację stanu stycznika oraz realizację prostych układów blokad i sekwencji.
• Zaciski śrubowe: łatwy i pewny montaż przewodów o przekroju dobranym do prądu; wysoka odporność na drgania.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z dyrektywami niskonapięciowymi. Szczegółowe informacje dotyczące konkretnych norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Stycznik TeSys D LC1D12FD znajduje zastosowanie w szeroko pojętej automatyce przemysłowej oraz w rozdzielnicach sterowniczych. Idealnie sprawdza się w układach rozruchu i sterowania silnikami elektrycznymi.

• Sterowanie silnikami trójfazowymi o mocy do 5,5 kW w trybie bezpośrednim (AC-3).
• Rozruszniki nawrotne, liniowe oraz układy przełączania gwiazda/trójkąt.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w obwodach niskiego napięcia stałego.
• Automatyka budynkowa i maszyny – załączanie pomp, wentylatorów, sprężarek.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Urządzenie montuje się na szynie TH35 (DIN) lub przykręca do płyty montażowej. Moment dokręcania zacisków śrubowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy i warunki pracy. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń.

FAQ

• Czy stycznik ma podświetlenie? Stycznik nie jest wyposażony w podświetlenie. Do sygnalizacji stanu można wykorzystać zestyk pomocniczy (1NO/1NC).
• Jaki stopień ochrony ma stycznik? Producent nie podaje stopnia ochrony w dostarczonych danych. W standardowych warunkach rozdzielnicy IP20 zapewnia ochronę przed dotykiem, ale szczegóły należy sprawdzić w karcie katalogowej.
• W jakiej kategorii pracy działa stycznik? Stycznik przeznaczony jest do pracy w kategorii AC-3 (załączanie i wyłączanie silników indukcyjnych w pełnym obciążeniu) – potwierdzone danymi technicznymi (12A, 5,5kW).
