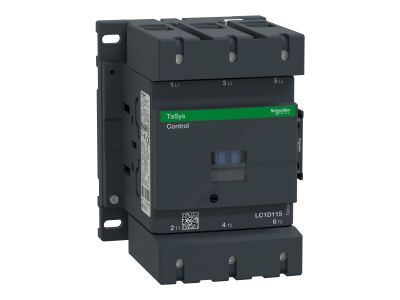

Stycznik mocy TeSys D 115A 3P 55KW 48V AC 1NO 1NC AC-3 zaciski śrubowe | LC1D115E7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D115E7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 115 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 55 kW przy napięciu 400 V. Wyposażony w cewkę zasilaną napięciem 48 V AC, stycznik ten idealnie wpisuje się w systemy sterowania wymagające bezpiecznego napięcia operacyjnego.

• Konfiguracja styków: Urządzenie posiada 3 styki główne (3P) oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co umożliwia budowanie zaawansowanych układów sygnalizacji i blokad.
• Technologia zacisków: Solidne zaciski śrubowe gwarantują trwałe połączenie elektryczne, minimalizując ryzyko poluzowania przewodów pod wpływem drgań.
• Wydajność: Zdolność łączeniowa dla kategorii AC-3 sprawia, że produkt jest optymalnym wyborem dla ciężkich rozruchów silnikowych.
• Integracja: Pełna kompatybilność z akcesoriami serii TeSys D pozwala na łatwą rozbudowę o dodatkowe bloki styków pomocniczych czy moduły czasowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Stycznik LC1D115E7 spełnia wymagania międzynarodowych norm, takich jak IEC 60947-4-1, co potwierdza jego niezawodność w zakresie aparatury niskiego napięcia. Posiada certyfikację CE oraz UL/CSA, co jest kluczowe dla prefabrykatorów rozdzielnic eksportujących swoje rozwiązania na rynki globalne. Wysoka odporność na udary oraz stopień ochrony zgodny z normami przemysłowymi zapewniają długowieczność urządzenia nawet w trudnych warunkach środowiskowych.

Zastosowanie

Stycznik TeSys D 115A znajduje szerokie zastosowanie w sektorze automatyki budynkowej oraz przemysłowej. Jest dedykowany do obsługi wszystkich rodzajów rozruszników silnikowych, w tym:

• Układów nawrotnych (lewo/prawo) wymagających precyzyjnego przełączania faz.
• Rozruszników liniowych do bezpośredniego załączania maszyn.
• Przełączników gwiazda-trójkąt, służących do ograniczania prądów rozruchowych dużych jednostek napędowych.
• Układów z autotransformatorami.
• Systemów sterowania pompami, wentylatorami oraz kompresorami o dużej mocy.

Wskazówki Montażowe

Montaż stycznika LC1D115E7 jest intuicyjny, jednak wymaga przestrzegania zasad sztuki elektroinstalatorskiej. Urządzenie można montować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków (zgodnie z dokumentacją techniczną producenta).
• Przestrzeń chłodząca: W przypadku montażu kilku urządzeń obok siebie w szafie sterowniczej, warto zachować minimalne odstępy dla optymalnej cyrkulacji powietrza.
• Przekroje przewodów: Należy dobrać przekrój przewodów zasilających do prądu 115 A, uwzględniając spadek napięcia oraz warunki ułożenia kabli.

FAQ

1. Czy stycznik posiada wbudowane styki pomocnicze?
Tak, model LC1D115E7 posiada fabrycznie zintegrowane styki 1NO + 1NC, co ułatwia projektowanie obwodów sterowania bez konieczności dokupowania dodatkowych modułów.

2. Jakie jest napięcie sterowania cewki?
Cewka w tym modelu jest przystosowana do napięcia 48 V AC o częstotliwości 50/60 Hz.

3. Czy można go stosować do obciążeń rezystancyjnych (AC-1)?
Tak, stycznik może pracować w kategorii AC-1, jednak jego prąd znamionowy będzie wtedy wyższy niż w przypadku kategorii AC-3. Należy sprawdzić dokładne wartości w karcie katalogowej dla obciążeń nieindukcyjnych.
