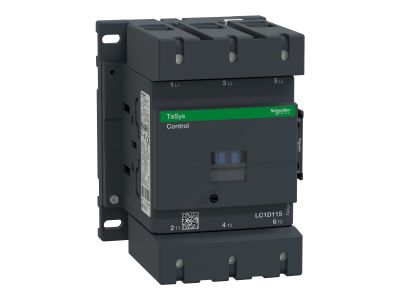

Stycznik mocy TeSys D 115A 3P 55KW 48V AC 1NO 1NC AC-3 zaciski śrubowe | LC1D115E5 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D firmy Schneider Electricder Electric, oznaczony symbolem LC1D115E5, to trójbiegunowe urządzenie przeznaczone do załączania i wyłączania obwodów silnikowych oraz obciążeń rezystancyjnych. Prąd znamionowy łączeniowy Ie wynosi 115 A w kategorii AC-3 przy napięciu 440 V, co pozwala bezpiecznie sterować silnikami indukcyjnymi o mocy do 55 kW. Cewka sterująca zaprojektowana na napięcie 48 V AC (50 Hz) zapewnia kompatybilność z wieloma układami automatyki. Dodatkowo stycznik wyposażono w zestyk pomocniczy 1NO+1NC, a przyłącza wykonano w formie zacisków śrubowych, co ułatwia instalację.

• Prąd łączeniowy Ie 115 A (AC-3 / 440 V): Gwarantuje niezawodne przełączanie silników indukcyjnych bez ryzyka przegrzania styków, nawet przy częstych załączaniach.
• Kategorie użytkowania AC-1, AC-3, AC-4: Uniwersalność zastosowania – od obciążeń rezystancyjnych (AC-1) po sterowanie silnikami klatkowymi (AC-3) i pracę z przeciążeniami (AC-4).
• Napięcie łączeniowe do 1000 V AC: Szeroki margines bezpieczeństwa w instalacjach przemysłowych i komercyjnych o podwyższonym napięciu.
• Styki pomocnicze 1NO + 1NC: Umożliwiają realizację sygnalizacji stanu łącznika lub załączanie dodatkowych obwodów sterowania bez konieczności stosowania zewnętrznych przekaźników.
• Trwałość mechaniczna 8 Mcykli i elektryczna 0,95 Mcykli (AC-3, 115 A, 440 V): Długa żywotność przekłada się na niskie koszty eksploatacji i minimalne przestoje w produkcji.

Zgodność z Normami

Stycznik LC1D115E5 spełnia wymagania norm IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, CSA C22.2 Nr 14 oraz UL 508. Produkt posiada certyfikaty BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA i UL, co potwierdza jego bezpieczeństwo i zgodność z międzynarodowymi standardami w zakresie aparatury łączeniowej.

Zastosowanie

Dzięki wysokiemu prądowi łączeniowemu i szerokiemu zakresowi napięć stycznik TeSys D sprawdzi się w różnorodnych aplikacjach przemysłowych i budynkowych.

• Sterowanie silnikami elektrycznymi – pompy, wentylatory, sprężarki, przenośniki o mocy do 55 kW.
• Załączanie obciążeń rezystancyjnych – piece grzewcze, nagrzewnice, grzałki (kategoria AC-1, Ie 200 A przy 440 V).
• Układy automatyki procesowej – łączenie z przekaźnikami, stycznikami pomocniczymi lub PLC.
• Instalacje w rozdzielnicach przemysłowych i szafach sterowniczych – możliwość montażu na szynie TH35 lub płycie.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy styczniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 lub bezpośrednio na płycie montażowej. Przy doborze przewodów należy kierować się danymi producenta: dla obwodu mocy zalecany przekrój 10...120 mm² (kabel sztywny/elastyczny), dla obwodów sterowania 1...2,5 mm². Moment dokręcania zacisków: obwód mocy – 12 N·m (klucz sześciokątny 4 mm), obwody sterowania – 1,2 N·m (śrubokręt krzyżakowy nr 2 lub płaski Ø 6 mm). Stosuj bezpieczniki dobezpieczające zgodnie z dokumentacją (np. 200 A gG typ 2 przy 690 V dla obwodu mocy).

FAQ

• Czy stycznik jest wyposażony w podświetlenie? Nie, stycznik TeSys D LC1D115E5 nie posiada wbudowanego podświetlenia. W razie potrzeby sygnalizacji stanu należy zastosować zewnętrzne lampki lub wykorzystać zestyk pomocniczy NO/NC.
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia IP dla samego stycznika. Standardowo aparatura montowana wewnątrz rozdzielnic posiada ochronę IP20, jednak dokładną klasyfikację należy sprawdzić w dokumentacji technicznej konkretnej rozdzielnicy.
• Jakie są tryby pracy styków głównych i pomocniczych? Styki główne (3 bieguny) są normalnie otwarte (NO). Zestyki pomocnicze skonfigurowano jako 1 normalnie otwarty (NO) + 1 normalnie zamknięty (NC), co umożliwia zarówno załączanie, jak i sygnalizację stanu wyłączenia.
