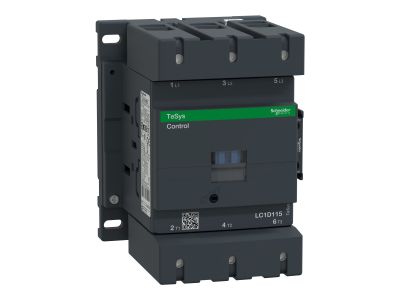

Stycznik mocy TeSys D 115A 3P 55KW 24V DC 1NO 1NC AC-3 zaciski śrubowe | LC1D115BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D115BD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 115 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 55 kW przy napięciu 400 V. Wyposażenie w cewkę zasilaną napięciem 24 V DC (prąd stały) gwarantuje stabilną pracę i kompatybilność z nowoczesnymi systemami sterowania PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących.

• Trójbiegunowa konstrukcja (3P): Zapewnia bezpieczne odłączanie i załączanie obwodów trójfazowych.
• Zintegrowane styki pomocnicze: Standardowa konfiguracja 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) umożliwia łatwą realizację układów sygnalizacji i blokad elektrycznych.
• Zaciski śrubowe: Solidne złącza gwarantują trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Wysoka trwałość mechaniczna: Seria TeSys D słynie z długiej żywotności, co przekłada się na niższe koszty eksploatacji i rzadsze przestoje serwisowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Stycznik LC1D115BD spełnia wymagania międzynarodowych norm, takich jak IEC 60947-4-1, co potwierdza jego przydatność do pracy w profesjonalnych instalacjach niskiego napięcia. Posiada certyfikację CE, UL oraz CSA, co jest gwarancją bezpieczeństwa użytkowania na rynkach globalnych. Stopień ochrony zacisków przed dotykiem bezpośrednim jest zgodny z rygorystycznymi wytycznymi branżowymi.

Zastosowanie

Styczniki TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Model 115A idealnie sprawdza się w:

• Rozrusznikach silnikowych: Zarówno w układach liniowych, jak i nawrotnych (lewo/prawo).
• Układach gwiazda-trójkąt: Pozwalających na redukcję prądu rozruchowego dużych jednostek napędowych.
• Sterowaniu za pośrednictwem autotransformatorów: W aplikacjach wymagających stopniowego zwiększania napięcia.
• Systemach HVAC i pompowych: Gdzie wymagana jest wysoka niezawodność przy częstym przełączaniu obciążeń indukcyjnych.
• Integracji z systemami automatyki: Dzięki pełnej kompatybilności z architekturami sterowania Schneider Electric.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych urządzenia. Stycznik LC1D115BD należy montować na standardowej szynie DIN lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz stosowanie dedykowanych akcesoriów, takich jak blokady mechaniczne w przypadku budowy układów nawrotnych. Przed uruchomieniem należy zweryfikować zgodność napięcia sterującego cewki (24V DC) z parametrami źródła zasilania.

FAQ

• Czy ten model posiada wbudowaną diodę tłumiącą przepięcia? Modele z cewką DC w serii TeSys D często posiadają zintegrowane moduły ograniczające przepięcia, co chroni wyjścia sterowników PLC przed uszkodzeniem.
• Jaki jest maksymalny prąd dla kategorii AC-1? Dla obciążeń rezystancyjnych (AC-1) prąd znamionowy jest zazwyczaj wyższy niż w kategorii AC-3, co pozwala na sterowanie większymi mocami grzewczymi.
• Czy można dołożyć dodatkowe styki pomocnicze? Tak, konstrukcja TeSys D pozwala na łatwy montaż bocznych lub czołowych bloków styków pomocniczych, zwiększając możliwości konfiguracyjne urządzenia.
