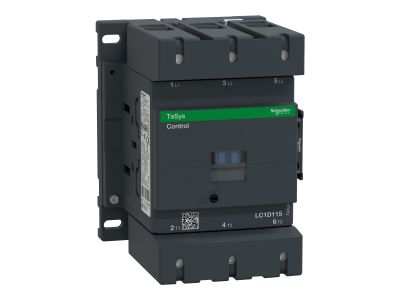

Stycznik mocy TeSys D 115A 3P 55KW 24V AC 1NO 1NC AC-3 zaciski śrubowe | LC1D115B7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy z serii TeSys D (symbol LC1D115B7) to 3-biegunowe urządzenie 3NO przeznaczone do sterowania silnikami i odbiornikami w kategorii AC-3. Dzięki prądzie znamionowym 115 A i mocy 55 kW przy 400 V AC zapewnia niezawodne przełączanie obwodów o dużym obciążeniu. Cewka 24 V AC 50/60 Hz z wbudowanym modulem przeciwprzepięciowym gwarantuje bezpieczne i powtarzalne załączanie. Wbudowane styki pomocnicze 1NO+1NC (styki NC z certyfikatem lustrzanym) umożliwiają monitorowanie pozycji stycznika. Szerokość 120 mm i montaż na 2 szynach DIN lub przykręcany ułatwiają instalację w rozdzielnicach.

• Prąd znamionowy 115 A (AC-3): bezpieczna praca przy dużych obciążeniach silnikowych, redukcja ryzyka przegrzania styków.
• Napięcie pracy do 1000 V AC: kompatybilność z sieciami niskiego napięcia w aplikacjach przemysłowych.
• Cewka 24 V AC z modulem przeciwprzepięciowym: niskie napięcie sterowania zwiększa bezpieczeństwo operatora, a tłumienie przepięć chroni układ sterowania.
• Wbudowane styki pomocnicze 1NO+1NC (NC lustrzany): umożliwiają sygnalizację stanu i integrację z układami bezpieczeństwa – styki NC zachowują pozycję nawet w przypadku mechanicznego zablokowania styków głównych.
• Kompaktowa obudowa 120 mm (montaż na 2 szynach TH35 lub przykręcany): oszczędność miejsca w rozdzielnicy, łatwa instalacja w istniejących układach.

Zgodność z Normami

Stycznik posiada certyfikaty zgodności z normami IEC, UL, CSA, CCC, EAC oraz wymogami dla zastosowań morskich (Marine). Oznaczenie Green Premium potwierdza zgodność z przepisami RoHS i REACH oraz pełną przejrzystość w zakresie wpływu na środowisko i instrukcji wycofania z eksploatacji.

Zastosowanie

Stycznik przeznaczony jest do sterowania silnikami elektrycznymi oraz innymi odbiornikami o charakterze rezystancyjnym i indukcyjnym w kategorii AC-3. Sprawdza się w aplikacjach wymagających częstego łączenia i dużej trwałości mechanicznej (do 2400 cykli/h, temperatura otoczenia do 60°C).

• Sterowanie silnikami w napędach maszyn, pomp, wentylatorów i sprężarek.
• Załączanie odbiorników grzewczych i oświetleniowych w obwodach przemysłowych.
• Impulsowanie styczników pomocniczych, przekaźników oraz wejść PLC w układach automatyki.
• Sygnalizacja stanu i monitorowanie pozycji w systemach bezpieczeństwa maszyn (dzięki stykom lustrzanym NC).

Wskazówki Montażowe

Montaż i podłączenie może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Stycznik montuje się na szynach DIN TH35 (2 szyny) lub przykręca do podłoża za pomocą otworów montażowych. Zaciski śrubowe (2 wejścia zasilania, zaciski śrubowe do sterowania) – moment dokręcania należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobierać do prądu znamionowego i warunków instalacji. Zapewnij odpowiednią wentylację i odstępy od innych urządzeń zgodnie z wymaganiami dla prądów 115 A.

FAQ

• Czy stycznik posiada podświetlenie? Nie. Stycznik nie ma wbudowanego podświetlenia. Sygnalizację stanu można zrealizować poprzez dodatkowe styki pomocnicze lub zewnętrzne wskaźniki podłączone do cewki lub styków pomocniczych.
• Jaki tryb pracy styków głównych? Styki główne pracują w kategorii AC-3 (sterowanie silnikami z przeciążeniem wyłączania) zgodnie z normami IEC. Stycznik może być również stosowany w kategorii AC-1 (obciążenie rezystancyjne) – wówczas prąd może być wyższy (szczegóły w karcie katalogowej).
• Czy styk pomocniczy NC posiada certyfikat lustrzany? Tak. Wbudowany styk NC posiada certyfikat lustrzany (mirror contact) – jego położenie jest mechanicznie sprzężone ze stykiem głównym, co umożliwia bezpieczne monitorowanie stanu w układach bezpieczeństwa.
