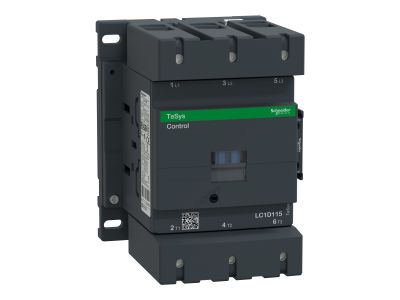

Stycznik mocy TeSys D 115A 3P 55KW 230V AC 1NO 1NC AC-3 zaciski śrubowe | LC1D115P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D115P7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 115 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 55 kW przy napięciu 400 V. Trójbiegunowa konstrukcja (3P) została zoptymalizowana pod kątem trwałości mechanicznej i elektrycznej, zapewniając długą żywotność nawet przy intensywnej eksploatacji.

Kluczowym elementem urządzenia jest cewka zasilana napięciem 230 V AC, która gwarantuje pewne przyciąganie styków. Stycznik wyposażono w zintegrowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co umożliwia łatwą budowę układów sygnalizacji i blokad elektrycznych bez konieczności dokupowania dodatkowych modułów. Zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem wibracji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w środowisku przemysłowym. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, dotyczącej aparatury niskonapięciowej, w szczególności styczników i rozruszników silnikowych. Posiada również certyfikację UL oraz CSA, co pozwala na jego stosowanie w maszynach eksportowanych na rynki globalne. Stopień ochrony zacisków przed dotykiem bezpośrednim jest zgodny z wytycznymi IP20, co zwiększa bezpieczeństwo personelu obsługującego rozdzielnicę.

Zastosowanie

Styczniki serii TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Idealnie sprawdzają się w:

• Rozrusznikach liniowych (bezpośrednich) do załączania silników klatkowych.
• Układach nawrotnych, wymagających zmiany kierunku obrotów wału silnika.
• Przełącznikach gwiazda-trójkąt, służących do ograniczenia prądu rozruchowego dużych jednostek napędowych.
• Układach sterowania z wykorzystaniem autotransformatorów.
• Systemach HVAC, sterowaniu pompami oraz wentylatorami w infrastrukturze budynkowej i przemysłowej.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych urządzenia. Stycznik LC1D115P7 należy montować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas podłączania przewodów do zacisków śrubowych, należy zwrócić szczególną uwagę na moment dokręcania, aby zapewnić optymalną przewodność i uniknąć przegrzewania się punktów styku. Zaleca się stosowanie tulejek kablowych przy przewodach typu linka. Należy zachować odpowiednie odstępy izolacyjne od innych aparatów w rozdzielnicy, aby zapewnić właściwą cyrkulację powietrza i odprowadzanie ciepła generowanego podczas pracy cewki i styków głównych.

FAQ

• Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze? Tak, konstrukcja TeSys D pozwala na montaż bocznych lub czołowych bloków styków pomocniczych, co zwiększa elastyczność konfiguracji układu sterowania.
• Jakie jest napięcie sterowania cewki? Model LC1D115P7 posiada cewkę przystosowaną do napięcia 230 V prądu przemiennego (AC) o częstotliwości 50/60 Hz.
• Czy stycznik posiada wbudowane zabezpieczenie przeciążeniowe? Nie, stycznik służy do łączenia obwodów. W celu ochrony silnika przed przeciążeniem należy doposażyć układ w odpowiedni przekaźnik termobimetalowy z serii LRD lub wyłącznik silnikowy TeSys GV.
