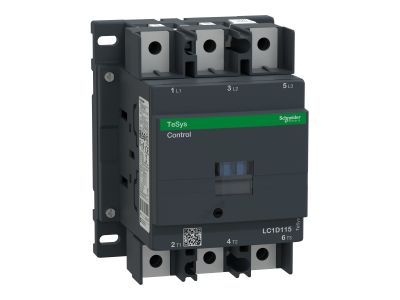

Stycznik mocy TeSys D 115A 3P 55KW 230V AC 1NO 1NC AC-3 zaciski oczkowo-pierścieniowe | LC1D1156P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o symbolu LC1D1156P7 to trójbiegunowe urządzenie przeznaczone do sterowania odbiornikami o dużym obciążeniu, szczególnie silnikami w kategorii AC-3. Dzięki prądzie znamionowym 115 A i mocy załączanej 55 kW przy napięciu 230 V AC zapewnia niezawodne przełączanie w wymagających aplikacjach przemysłowych. Wyposażony w zestyk pomocniczy 1NO+1NC oraz zaciski oczkowo-pierścieniowe, ułatwia integrację z systemami sterowania i rozdzielnicami.

• Prąd znamionowy 115 A (AC-3): gwarantuje bezpieczną pracę w obwodach silnikowych o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Kategoria AC-3: dedykowana do łączenia i rozłączania silników indukcyjnych podczas pracy – zapewnia trwałość łączeniową i niezawodność.
• Zestyki pomocnicze 1NO+1NC: umożliwiają realizację sygnalizacji stanu załączenia lub sterowania dodatkowymi elementami bez konieczności stosowania zewnętrznych przekaźników.
• Napięcie cewki 230 V AC: kompatybilne z powszechnie stosowanymi napięciami sieciowymi w instalacjach przemysłowych, co upraszcza dobór i okablowanie.
• Zaciski oczkowo-pierścieniowe: ułatwiają pewne i trwałe przyłącze przewodów o dużym przekroju, zwiększając bezpieczeństwo połączeń i odporność na wibracje.

Zgodność z Normami

Stycznik mocy TeSys D LC1D1156P7 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami oraz standardami DIN, co potwierdza certyfikacja CE. Produkt spełnia rygorystyczne wymagania dotyczące bezpieczeństwa i niezawodności w zastosowaniach przemysłowych.

Zastosowanie

Stycznik znajduje zastosowanie w układach sterowania maszyn i instalacji przemysłowych, szczególnie tam, gdzie konieczne jest załączanie i wyłączanie silników o dużej mocy. Sprawdza się zarówno w prostych rozrusznikach liniowych, jak i w bardziej złożonych konfiguracjach.

• Rozruszniki nawrotne i liniowe silników trójfazowych.
• Układy przełączania gwiazda/trójkąt dla silników o mocy do 55 kW.
• Sterowanie odbiornikami rezystancyjnymi i pojemnościowymi w automatyce przemysłowej.
• Integracja z systemami PLC i przekaźnikami programowalnymi do zdalnego zarządzania procesami.

Wskazówki Montażowe

Montaż stycznika oraz podłączenie przewodów może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (kwalifikacje E i D). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Stycznik przeznaczony jest do montażu na szynie TH35 (zgodnie z dokumentacją producenta) lub bezpośrednio do płyty montażowej. Połączenia wykonać za pomocą zacisków oczkowo-pierścieniowych, dobierając przekrój przewodów do prądu 115 A. Moment dokręcania śrub zacisków należy stosować zgodnie z instrukcją dołączoną do produktu.

FAQ

• Jakie napięcie cewki ma stycznik LC1D1156P7? Cewka stycznika jest przystosowana do napięcia 230 V AC. Należy upewnić się, że napięcie sterowania jest zgodne z tym parametrem – ewentualne zastosowanie cewki przy innym napięciu grozi uszkodzeniem.
• Do czego służy kategoria AC-3 w tym styczniku? Kategoria AC-3 określa zdolność stycznika do łączenia i rozłączania silników indukcyjnych podczas pracy (rozruch, praca ciągła, wyłączenie). Dzięki tej kategorii stycznik zapewnia bezpieczne przełączanie prądów rozruchowych nawet 6-8 razy większych od prądu znamionowego.
• Dlaczego wybrano zaciski oczkowo-pierścieniowe zamiast tradycyjnych śrub? Zaciski oczkowo-pierścieniowe umożliwiają szybkie i pewne przyłączenie przewodów z końcówkami pierścieniowymi, co zwiększa odporność połączenia na drgania i podnosi bezpieczeństwo w aplikacjach o dużym prądzie, eliminując ryzyko luzowania się śrub.
