Stycznik mocy TeSys D 115A 3P 55KW 220V DC 1NO 1NC AC-3 zaciski śrubowe | LC1D115MD Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

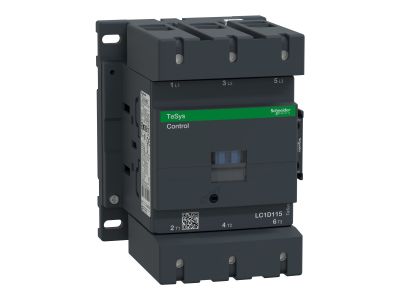

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1213191

EAN

3389110377149

Kod Producenta

LC1D115MD

Stycznik mocy TeSys D 115A 3P 55KW 220V DC 1NO 1NC AC-3 zaciski śrubowe

Informacja o Produkcie

Opis i Kluczowe Cechy

Stycznik mocy z serii TeSys D, symbol LC1D115MD, przeznaczony do łączenia i rozłączania obwodów silnikowych w kategorii AC-3. Prąd znamionowy 115A umożliwia bezpieczne sterowanie silnikami o mocy 55kW, a cewka 220V DC pozwala na pracę w systemach sterowania napięciem stałym. Trzy bieguny główne i zaciski śrubowe zapewniają niezawodne połączenia przewodów. Dodatkowe styki pomocnicze 1NO+1NC umożliwiają sygnalizację stanu oraz realizację blokad.

Prąd znamionowy 115A (kategoria AC-3): Zapewnia bezpieczną pracę przy sterowaniu silnikami o wysokim prądzie rozruchowym, bez ryzyka przegrzania styków.
Moc silnika 55kW: Stycznik dedykowany do obwodów o znacznym obciążeniu, odpowiedni do napędów przemysłowych.
Cewka 220V DC: Umożliwia bezpośrednie sterowanie z przemysłowych układów napięcia stałego, eliminując konieczność stosowania dodatkowych przetwornic.
Styki pomocnicze 1NO+1NC: Kompletne wyposażenie do sygnalizacji stanu załączenia oraz realizacji obwodów blokad i kaskad.
Zaciski śrubowe: Pewne i trwałe połączenie przewodów o odpowiednim przekroju, łatwe do montażu i kontroli.

Zgodność z Normami

Stycznik spełnia wymagania obowiązujących norm międzynarodowych (IEC/EN) oraz posiada certyfikat CE. Seria TeSys D jest zgodna z europejskim standardem DIN, co gwarantuje niezawodność i bezpieczeństwo w instalacjach przemysłowych.

Zastosowanie

Stycznik LC1D115MD przeznaczony jest do sterowania odbiornikami o charakterze indukcyjnym w układach, gdzie wymagana jest duża trwałość łączeniowa i odporność na przeciążenia.

Sterowanie silnikami asynchronicznymi klatkowymi (pompy, wentylatory, sprężarki) w kategorii AC-3.
Łączenie obciążeń rezystancyjnych i niskoindukcyjnych w instalacjach przemysłowych (grzałki, piece oporowe).
Automatyka maszyn i linii produkcyjnych – realizacja sekwencji załączania z wykorzystaniem styków pomocniczych.
Systemy sterowania zdalnego i rozdzielnice główne w obiektach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie we wszystkich obwodach. Stycznik montuj na szynie DIN TH35 lub bezpośrednio na płycie montażowej – sposób mocowania dostosuj do potrzeb instalacji. Przekrój przewodów dobierz zgodnie z obciążeniem (prąd 115A). Zaciski śrubowe dokręcaj momentem określonym w dokumentacji producenta, aby uniknąć luzów i przegrzewania.

FAQ

Jaki typ cewki ma stycznik LC1D115MD? Cewka przystosowana jest do napięcia stałego 220V DC. Podanie napięcia o innej wartości może uszkodzić stycznik.
Czy stycznik posiada wbudowane styki pomocnicze? Tak, w standardzie znajdują się styki pomocnicze 1NO (zwierny) i 1NC (rozwierny). Można je rozbudować, montując dodatkowy blok styków.
Jaką kategorię użytkowania ma ten stycznik? Kategoria AC-3 – przeznaczony do łączenia silników klatkowych przy wyłączaniu pod pełnym obciążeniem. W niższych kategoriach (AC-1) prąd może być wyższy, ale przyjmuje się wartość znamionową 115A.
