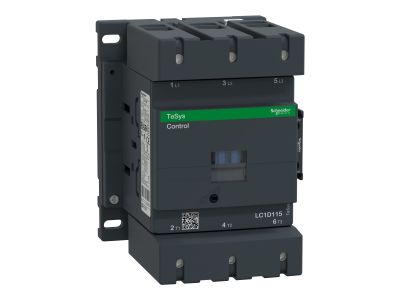

Stycznik mocy TeSys D 115A 3P 55KW 110V AC 1NO 1NC AC-3 zaciski śrubowe | LC1D115F7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D115F7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 115 A w kategorii AC-3, co przekłada się na zdolność sterowania silnikami o mocy do 55 kW przy napięciu 400 V. Trójbiegunowa konstrukcja (3P) zapewnia stabilność i bezpieczeństwo pracy w układach trójfazowych.

• Wysoka wydajność: Prąd 115 A pozwala na obsługę dużych obciążeń indukcyjnych.
• Napięcie sterujące: Cewka zasilana napięciem 110 V AC (prąd przemienny) umożliwia integrację z wieloma standardowymi systemami automatyki.
• Styki pomocnicze: Fabryczne wyposażenie w styki 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) ułatwia budowanie układów sygnalizacji i blokad.
• Zaciski śrubowe: Solidne złącza śrubowe gwarantują trwałe połączenie przewodów, minimalizując ryzyko poluzowania pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, co potwierdza jego przydatność do sterowania silnikami i obciążeniami rezystancyjnymi w środowisku przemysłowym. Posiada również certyfikaty UL oraz CSA, co pozwala na jego stosowanie w maszynach eksportowanych na rynki globalne. Stopień ochrony zacisków zapewnia bezpieczeństwo przed przypadkowym dotykiem części pod napięciem.

Zastosowanie

Seria TeSys D jest niezwykle wszechstronna, co czyni model LC1D115F7 idealnym wyborem dla szerokiego spektrum rozruszników silnikowych. Urządzenie doskonale sprawdza się w:

• Układach rozruchowych bezpośrednich (liniowych).
• Układach nawrotnych, wymagających zmiany kierunku obrotów silnika.
• Przełącznikach gwiazda-trójkąt, służących do ograniczania prądu rozruchowego.
• Systemach sterowania z wykorzystaniem autotransformatorów.
• Integracji z systemami sterowania PLC w nowoczesnych liniach produkcyjnych.

Wskazówki Montażowe

Montaż stycznika LC1D115F7 jest intuicyjny i pozwala na znaczną oszczędność czasu. Urządzenie można zamontować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się przewodów. Dzięki kompaktowej budowie, stycznik łatwo integruje się z innymi komponentami systemu TeSys, takimi jak przekaźniki termiczne czy wyłączniki silnikowe.

FAQ

• Jakie jest napięcie cewki w tym modelu? Stycznik posiada cewkę sterującą na napięcie 110 V AC o częstotliwości 50/60 Hz.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, urządzenie jest standardowo wyposażone w jeden styk zwierny (1NO) oraz jeden styk rozwierny (1NC).
• Jaka jest maksymalna moc silnika, którą może sterować ten stycznik? W kategorii AC-3 przy napięciu 400 V, stycznik może sterować silnikiem o mocy znamionowej do 55 kW.
• Czy można do niego dołączyć dodatkowe bloki styków? Tak, konstrukcja TeSys D pozwala na łatwą rozbudowę o dodatkowe bloki styków pomocniczych montowanych od czoła lub z boku.
