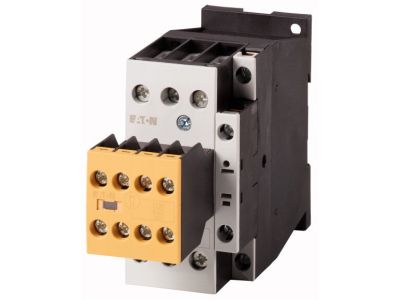

Stycznik mocy safety 17A, 3P + 2Z + 3R,sterowanie AC DILMS17-23(230V50HZ,240V60HZ) DILMS | 191743 Eaton

Alternatywny kod produktu: DILMS17-23(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik bezpieczeństwa DILMS17-23 (nr kat. 191743) to kompaktowe urządzenie przeznaczone do sterowania i zabezpieczenia obwodów silnikowych w aplikacjach wymagających podwyższonego poziomu bezpieczeństwa. Dzięki 3 biegunom głównym oraz zestawowi styków pomocniczych 2 NO + 3 NC (w tym styki lustrzane zgodne z EN 50012) stycznik zapewnia niezawodną kontrolę nad stanem obwodu siłowego. Prąd znamionowy roboczy AC-3 wynosi 18 A przy 380–400 V, co umożliwia sterowanie silnikami o mocy do 7,5 kW. Napięcie sterowania: 230 V 50 Hz / 240 V 60 Hz.

• Prąd znamionowy roboczy AC-3 18 A (380–400 V): umożliwia bezpieczne sterowanie silnikami trójfazowymi bez ryzyka przeciążenia styków głównych w kategorii AC-3.
• Styki lustrzane (mirror contacts) zgodne z EN 50012: gwarantują niezawodną sygnalizację stanu styków głównych w obwodach bezpieczeństwa maszyn.
• Moc silników AC-3 do 11 kW przy 660–690 V: szeroki zakres zastosowań w instalacjach przemysłowych, również z silnikami o wysokiej sprawności IE3.
• Prąd cieplny konwencjonalny AC-1 Ith = 40 A (3 bieguny, otwarte): pozwala na bezpieczną pracę z obciążeniami bezindukcyjnymi i lekko indukcyjnymi, np. piece oporowe.
• Zaciski śrubowe: pewne i trwałe połączenie przewodów, ułatwiające montaż i serwisowanie w szafie sterowniczej.

Zgodność z Normami

Stycznik DILMS17-23 spełnia wymagania normy EN 50012 dotyczącej styków lustrzanych, stosowanych w obwodach bezpieczeństwa maszyn. Urządzenie posiada certyfikat CE i jest zgodne z odpowiednimi dyrektywami Unii Europejskiej. Stycznik nadaje się do współpracy z silnikami o klasie sprawności IE3 (oznaczone logo na opakowaniu).

Zastosowanie

Stycznik bezpieczeństwa DILMS17-23 znajduje zastosowanie w układach sterowania maszyn i urządzeń przemysłowych, gdzie wymagana jest niezawodna separacja obwodów sterowania od obwodów siłowych oraz kontrola stanu styków głównych.

• Sterowanie silnikami trójfazowymi w kategoriach AC-3 (rozw, wyłączanie w trakcie pracy) oraz AC-4 (rozw, przeciwpoślizgowe, rewersyjne, impulsowe).
• Obwody bezpieczeństwa maszyn wymagające monitorowania stanu styków głównych za pomocą styków lustrzanych zgodnych z EN 50012.
• Automatyka budynkowa i przemysłowa – sterowanie odbiornikami bezindukcyjnymi lub lekko indukcyjnymi (kategoria AC-1, piece oporowe).
• Zastosowania z silnikami o wysokiej sprawności IE3 w systemach napędowych w przemyśle.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta.

FAQ

• Czy stycznik DILMS17-23 posiada podświetlenie? Nie, stycznik nie jest wyposażony w podświetlenie. Stan załączenia sygnalizowany jest mechanicznym wskaźnikiem położenia styków.
• Jaki jest stopień ochrony stycznika? Producent nie podaje stopnia IP w karcie katalogowej. W typowych warunkach pracy w rozdzielnicy aparatura modułowa posiada stopień ochrony IP20.
• Czy styk pomocniczy można uruchomić ręcznie? Nie, element styku pomocniczego jest połączony na stałe z urządzeniem podstawowym i ręczne uruchomienie nie jest możliwe
