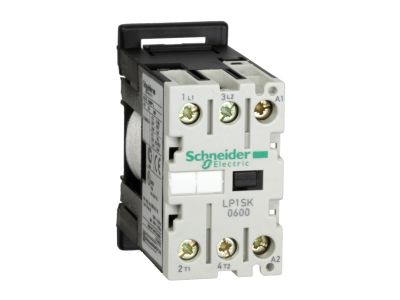

Stycznik mocy miniaturowy TeSys 2P 2NO AC-1 690 V 12A napiecie cewki 24VDC | LP1SK0600BD Schneider Electric

Opis i Kluczowe Cechy

Miniaturowy stycznik mocy TeSys LP1SK0600BD od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie dedykowane do precyzyjnego sterowania obwodami elektrycznymi w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się dwubiegunową konfiguracją styków głównych (2P) w układzie 2NO (normalnie otwarte), co pozwala na efektywne zarządzanie odbiornikami w kategorii użytkowania AC-1. Znamionowy prąd łączeniowy wynosi 12 A przy napięciu izolacji dochodzącym do 690 V AC, co czyni go idealnym komponentem do załączania obciążeń rezystancyjnych oraz lekkich obciążeń indukcyjnych.

• Napięcie sterowania: Cewka zasilana prądem stałym 24V DC zapewnia stabilną pracę i kompatybilność z nowoczesnymi sterownikami PLC.
• Kompaktowe wymiary: Miniaturowa obudowa pozwala na znaczną oszczędność miejsca w szafach sterowniczych i rozdzielnicach.
• Wysoka trwałość: Konstrukcja serii TeSys gwarantuje długą żywotność mechaniczną i elektryczną nawet przy intensywnej eksploatacji.
• Integracja: Pełna kompatybilność z systemami sterowania Schneider Electric umożliwia szybką budowę kompleksowych układów automatyki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania oraz niezawodność w instalacjach profesjonalnych. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, styczników i rozruszników do silników. Posiada certyfikację CE oraz spełnia dyrektywy środowiskowe RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji i eksploatacji.

Zastosowanie

Styczniki TeSys serii SK są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych i sterowniczych. Są dedykowane do budowy rozruszników liniowych oraz nawrotnych, a także do pracy w układach przełączników gwiazda-trójkąt. Dzięki wysokiemu napięciu znamionowemu 690 V, urządzenie może być stosowane w aplikacjach z autotransformatorami. Idealnie sprawdza się w sterowaniu oświetleniem, systemami ogrzewania oraz w małych maszynach przemysłowych, gdzie kluczowa jest miniaturyzacja komponentów przy zachowaniu pełnej funkcjonalności mocy.

Wskazówki Montażowe

Montaż stycznika LP1SK0600BD jest intuicyjny i szybki dzięki przystosowaniu do standardowej szyny DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Pozycja montażowa: Urządzenie może pracować w różnych pozycjach, jednak zaleca się montaż pionowy dla optymalnego odprowadzania ciepła.
• Okablowanie: Przekroje przewodów powinny być dobrane zgodnie z prądem znamionowym 12 A oraz warunkami otoczenia, aby zminimalizować spadki napięcia.
• Separacja: W przypadku montażu wielu urządzeń obok siebie, warto zachować minimalne odstępy wentylacyjne zgodnie z dokumentacją techniczną.

FAQ

1. Czy stycznik posiada wbudowane styki pomocnicze?
Model LP1SK0600BD posiada 2 styki główne NO. W razie potrzeby rozbudowy o dodatkowe sygnały zwrotne, należy sprawdzić kompatybilność z dedykowanymi blokami styków pomocniczych serii TeSys SK.

2. Jakie jest napięcie cewki tego modelu?
Ten konkretny model jest wyposażony w cewkę na napięcie 24V DC (prąd stały), co jest standardem w systemach automatyki przemysłowej zasilanych z zasilaczy buforowych.

3. Czy stycznik nadaje się do sterowania silnikami o dużym rozruchu?
Stycznik jest sklasyfikowany w kategorii AC-1 (obciążenia rezystancyjne). Przy sterowaniu silnikami (kategoria AC-3) należy zweryfikować dopuszczalną moc silnika dla tego konkretnego modelu w tabelach doboru producenta.
