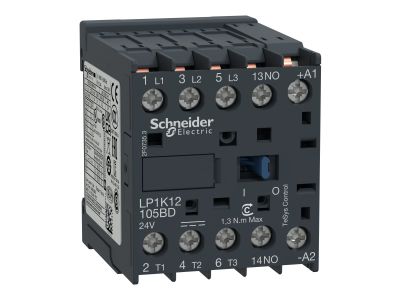

Stycznik mocy miniaturowy 12A AC-3 styk pomocniczy 1NO napiecie cewki 24VDC nóżki lutow 3P, TeSys | LP1K12105BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy miniaturowy TeSys K, oznaczony symbolem LP1K12105BD, to kompaktowe urządzenie przeznaczone do sterowania odbiornikami trójfazowymi. Dzięki prądowi znamionowemu 12A w kategorii AC-3 oraz cewce sterującej 24VDC zapewnia niezawodne załączanie i wyłączanie silników oraz obciążeń rezystancyjnych. Wyposażony w dodatkowy styk pomocniczy 1NO i wyprowadzenia lutownicze, ułatwia integrację w systemach automatyki.

• Prąd znamionowy AC-3 12A: Umożliwia bezpieczne sterowanie silnikami trójfazowymi o odpowiedniej mocy bez ryzyka przegrzania styków.
• Napięcie cewki 24V DC: Pozwala na zastosowanie niskonapięciowego układu sterowania, bezpiecznego dla operatora i kompatybilnego z systemami PLC.
• Styk pomocniczy 1NO: Dodatkowy zestyk normalnie otwarty do sygnalizacji stanu stycznika lub załączania pomocniczych obwodów sterujących.
• Liczba biegunów głównych 3P: Przeznaczony do obwodów trójfazowych, idealny do załączania silników i innych odbiorników 3-fazowych.
• Zakończenia lutownicze (nóżki): Umożliwiają trwały montaż na płytce drukowanej, oszczędzając miejsce w szafie sterowniczej i zapewniając niezawodne połączenia elektryczne.

Zgodność z Normami

Stycznik LP1K12105BD został zaprojektowany zgodnie z wymaganiami europejskich norm i posiada certyfikat CE. Spełnia standardy bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązujące w instalacjach przemysłowych i budynkowych.

Zastosowanie

Stycznik TeSys K znajduje zastosowanie w różnorodnych układach sterowania maszynami i urządzeniami elektrycznymi. Dzięki kompaktowej budowie i wyprowadzeniom lutowniczym sprawdza się zarówno w przemysłowych szafach sterowniczych, jak i w modułowych rozdzielnicach montowanych na płytkach PCB.

• Sterowanie trójfazowymi silnikami elektrycznymi w maszynach produkcyjnych, wentylatorach, sprężarkach
• Załączanie obciążeń rezystancyjnych, takich jak grzałki, piece oporowe czy nagrzewnice
• Integracja z systemami automatyki PLC jako element wykonawczy (wyjście do sterowania odbiornikami)
• Zastosowanie w rozdzielnicach oświetleniowych oraz w układach zasilania awaryjnego

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Stycznik przeznaczony jest do wlutowania w płytkę drukowaną – należy stosować się do zaleceń producenta dotyczących temperatury i czasu lutowania. Przekrój przewodów oraz dobór zabezpieczeń nadprądowych muszą odpowiadać parametrom prądowym urządzenia (12A w kategorii AC-3). Nie wolno przekraczać dopuszczalnych wartości prądów i napięć podanych w dokumentacji technicznej.

FAQ

• Czy stycznik posiada podświetlenie? Dostarczone dane nie zawierają informacji o podświetleniu. Aby uzyskać szczegółowe dane, należy sprawdzić kartę katalogową producenta.
• Jaki jest stopień ochrony IP tego stycznika? W dostępnych danych nie podano stopnia ochrony. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20, jednak dla konkretnego modelu należy zweryfikować specyfikację.
• W jakim trybie pracuje styk pomocniczy? Styk pomocniczy jest normalnie otwarty (NO). Oznacza to, że zwierany jest po załączeniu cewki stycznika, a rozwierany po jej wyłączeniu.
