Stycznik mocy miniaturowy 12A 5,5 kW, DILEM12-01(230V50/60HZ) DILEM | 127098 Eaton

Alternatywny kod produktu: DILEM12-01(230V50/60HZ)

Opis i Kluczowe Cechy

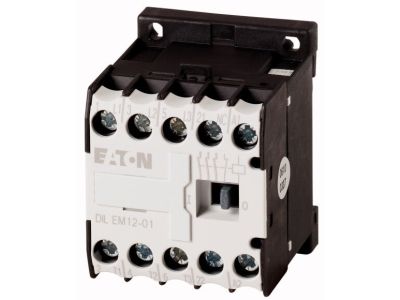

Stycznik mocy miniaturowy DILEM (symbol 127098) to 3-biegunowy przełącznik elektromagnetyczny zaprojektowany do pracy przy napięciu cewki 230 V AC 50/60 Hz. Prąd znamionowy 12 A oraz moc 5,5 kW umożliwiają bezpieczne sterowanie silnikami i odbiornikami o znacznym obciążeniu bez ryzyka przeciążenia styków. Wbudowany 1 łącznik pomocniczy z zestykami wymuszonymi gwarantuje niezawodną sygnalizację pozycji styków głównych w obwodach sterowania. Kompaktowa obudowa (IP20) z zaciskami śrubowymi ułatwia montaż w rozdzielnicach modułowych.

• Prąd znamionowy 12 A / moc 5,5 kW: pozwala na bezpośrednie załączanie silników i urządzeń grzewczych bez ryzyka przegrzania styków.
• Wbudowany łącznik pomocniczy z zestykami wymuszonymi: zapewnia pewne odzwierciedlenie stanu styków głównych – niezbędne w obwodach bezpieczeństwa i sygnalizacji.
• Możliwość rozbudowy o max. 4 dodatkowe łączniki pomocnicze: umożliwia konfigurację układów sterowania o większej liczbie sygnałów bez wymiany stycznika.
• Napięcie izolacji Ui = 690 V: gwarantuje wysoką odporność na przepięcia między obwodami, zwiększając niezawodność instalacji.
• Trwałość mechaniczna 10 mln cykli łączeń: potwierdza długą żywotność urządzenia w aplikacjach przemysłowych i budynkowych.

Zgodność z Normami

Stycznik spełnia wymagania normy IEC/EN 60947 oraz posiada zabezpieczenie przed dotykiem zgodne z VDE 0106 część 100. Oznaczenie CE potwierdza zgodność z obowiązującymi dyrektywami europejskimi. Stopień ochrony IP20 zapewnia bezpieczną pracę w suchych pomieszczeniach rozdzielnic.

Zastosowanie

Stycznik DILEM 127098 znajduje zastosowanie w rozdzielnicach przemysłowych i budynkowych, gdzie wymagane jest niezawodne przełączanie obwodów sterowania oraz sygnalizacji.

• Sterowanie silnikami elektrycznymi (np. wentylatory, pompy, sprężarki) w układach bezpośredniego załączania.
• Przełączanie obwodów grzewczych i oświetleniowych o prądzie do 12 A.
• Realizacja impulsów sterujących dla styczników większej mocy, przekaźników lub wejść PLC.
• Budowa układów sygnalizacji i bezpieczeństwa w automatyce budynkowej (dzięki wbudowanemu zestykowi wymuszonemu).

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całej instalacji. Urządzenie jest przystosowane do mocowania na szynie TH35 (DIN) lub – w zależności od wersji – za pomocą śrub na gładkiej płycie. Przekrój przewodów należy dobrać do prądu znamionowego i warunków otoczenia. Momenty dokręcania zacisków śrubowych stosować zgodnie z dokumentacją producenta (zazwyczaj 0,8–1,2 Nm). Przed uruchomieniem sprawdzić poprawność połączeń i ustawień łączników pomocniczych.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie, stycznik DILEM 127098 nie jest wyposażony w diodę sygnalizacyjną. Stan załączenia można kontrolować za pomocą wbudowanego łącznika pomocniczego lub przez zewnętrzną sygnalizację LED.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20 – stycznik jest przeznaczony do montażu w suchych, osłoniętych rozdzielnicach. Nie nadaje się do pracy w warunkach wilgoci lub zapylenia.
• Jaki tryb pracy styków pomocniczych? Wbudowany łącznik pomocniczy posiada zestyk wymuszony, co oznacza, że w każdej chwili styki zwierne i rozwierne nie mogą być jednocześnie zwarte – rozwiązanie stosowane w obwodach bezpieczeństwa. Konkretna konfiguracja (NO/NC) zależy od wersji; w modelu 127098 jest to jeden łącznik o nieokreślonej polaryzacji – zaleca się sprawdzenie schematu w dokumentacji.
