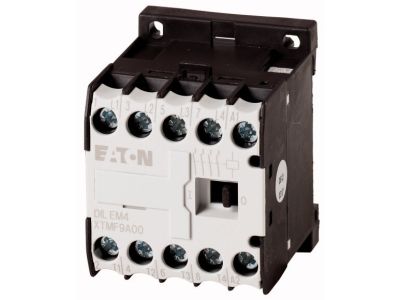

Stycznik mocy mały AC-3 I=9A P=4kW, DILEM4(230V50HZ,240V60HZ) DILEM | 051804 Eaton

Alternatywny kod produktu: DILEM4(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILEM4 (symbol 051804) to kompaktowe urządzenie 4-biegunowe przeznaczone do pracy w kategorii AC-3 z prądem znamionowym 9 A i mocą przyłączeniową 4 kW. Napięcie cewki 230 V AC (50 Hz) / 240 V AC (60 Hz) zapewnia szeroką kompatybilność zasilania. Wyposażony w połączenia śrubowe, umożliwia bezpieczne i pewne przyłączenie przewodów. Stopień ochrony IP20 chroni przed dostępem do części czynnych w typowych warunkach rozdzielnic.

• Kategoria AC-3, prąd 9 A, moc 4 kW: Zapewnia niezawodne łączenie silników indukcyjnych o odpowiedniej mocy bez ryzyka przeciążeń.
• 4 bieguny (4P): Umożliwia jednoczesne przełączanie czterech obwodów, co upraszcza instalację w aplikacjach trójfazowych z dodatkowym biegunem neutralnym.
• Napięcie cewki 230 V AC (50 Hz) / 240 V AC (60 Hz): Szeroki zakres częstotliwości zasilania cewki ułatwia zastosowanie w różnych sieciach energetycznych.
• Możliwość rozbudowy o max 4 łączniki pomocnicze: Elastyczność konfiguracji – można dostosować liczbę styków sygnalizacyjnych do potrzeb układu sterowania.
• Trwałość mechaniczna 7 000 000 cykli: Długa żywotność bezawaryjnej pracy, minimalizująca potrzebę konserwacji i wymiany.
• Zabezpieczenie przed dotknięciem zgodnie z VDE 0106 część 100: Zwiększone bezpieczeństwo użytkownika podczas obsługi i konserwacji.

Zgodność z Normami

Stycznik DILEM4 jest zgodny z normą IEC/EN 60947 oraz spełnia wymagania zabezpieczenia przed dotknięciem według VDE 0106 część 100. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik DILEM4 dedykowany jest do sterowania silnikami indukcyjnymi w kategorii AC-3, a także do łączenia obwodów odbiorczych w rozdzielnicach przemysłowych i budynkowych.

• Sterowanie trójfazowymi silnikami asynchronicznymi o mocy do 4 kW w kategorii AC-3.
• Łączenie i rozłączanie obwodów oświetleniowych, grzewczych i innych odbiorników w instalacjach przemysłowych.
• Współpraca z układami automatyki budynkowej i sterownikami PLC (poprzez cewkę 230 V).
• Rozbudowa systemów sterowania za pomocą dodatkowych łączników pomocniczych (sygnalizacja stanu, blokady).

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się za pomocą śrub do odpowiedniej płyty montażowej (zgodnie z instrukcją producenta). Połączenia przewodów należy wykonać przy użyciu odpowiedniego narzędzia, z zachowaniem momentu dokręcania określonego w dokumentacji technicznej. Przekrój przewodów dobrać zgodnie z prądem znamionowym 9 A i obowiązującymi normami.

FAQ

• Jaka jest trwałość mechaniczna stycznika? Trwałość mechaniczna wynosi 7 000 000 cykli łączeń.
• Jakie napięcie sterowania cewki jest wymagane? Cewka zasilana jest napięciem 230 V AC (50 Hz) lub 240 V AC (60 Hz).
• Czy stycznik można rozbudować o dodatkowe styki pomocnicze? Tak, istnieje możliwość zamontowania do 4 łączników pomocniczych dostępnych jako akcesoria.
