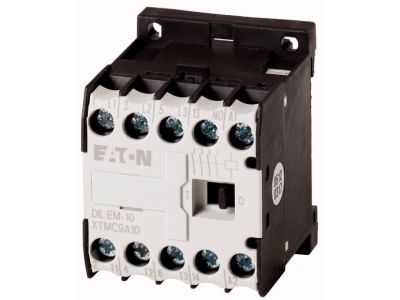

Stycznik mocy mały AC-3 I=9A P=4kW 1Z0R, DILEM-10-G(12VDC) DILEM | 079594 Eaton

Alternatywny kod produktu: DILEM-10-G(12VDC)

Opis i Kluczowe Cechy

Stycznik mocy DILEM-10-G (nr kat. 079594) to kompaktowe urządzenie przeznaczone do łączenia obwodów trójfazowych w kategorii AC-3. Prąd znamionowy 9A umożliwia bezpieczne sterowanie silnikami o mocy do 4 kW, a cewka 12V DC zapewnia niskonapięciowe sterowanie zwiększające bezpieczeństwo personelu. Wbudowany zestyk pomocniczy wymuszony 1Z gwarantuje niezawodną sygnalizację stanu pracy. Urządzenie wyposażono w połączenia śrubowe oraz zintegrowane połączenie ochronne.

• Prąd znamionowy AC-3 9A / moc 4 kW: bezpieczne łączenie silników indukcyjnych o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie cewki 12V DC: umożliwia sterowanie niskim napięciem, co zwiększa bezpieczeństwo i ułatwia integrację z układami sterowania.
• Trwałość mechaniczna 10 mln cykli: długa żywotność urządzenia przy intensywnej eksploatacji.
• Zintegrowany zestyk pomocniczy wymuszony 1Z: wiarygodna sygnalizacja pozycji styków głównych, niezbędna w układach bezpieczeństwa.
• Możliwość rozbudowy o maksymalnie 4 moduły łączników pomocniczych: elastyczne dostosowanie konfiguracji do wymagań instalacji.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC/EN 60947 (aparatura łączeniowa niskonapięciowa) oraz zapewnia ochronę przed dotykiem zgodnie z VDE 0106 część 100. Posiada stopień ochrony IP20 oraz napięcie izolacji Ui = 690 V.

Zastosowanie

Stycznik DILEM-10-G przeznaczony jest do sterowania odbiornikami trójfazowymi w instalacjach przemysłowych i budynkowych, szczególnie w obwodach kategorii AC-3. Sprawdza się w następujących scenariuszach:

• Sterowanie silnikami asynchronicznymi o mocy do 4 kW – np. napędy wentylatorów, pomp, sprężarek.
• Łączenie obwodów oświetlenia i grzejników w układach automatyki budynkowej.
• Współpraca z przekaźnikami, stycznikami pomocniczymi oraz sterownikami PLC w rozdzielnicach.
• Sygnalizacja stanu łączenia w układach bezpieczeństwa dzięki zestyku wymuszonemu.

Wskazówki Montażowe

Montaż musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód nie jest pod napięciem. Urządzenie mocowane jest za pomocą połączeń śrubowych i zacisków – moment dokręcania stosuj zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 9A. Nie stosuj stycznika w środowisku o podwyższonej wilgotności bez dodatkowej obudowy.

FAQ

• Jakie jest napięcie cewki stycznika? Napięcie cewki wynosi 12V DC – umożliwia sterowanie niskim napięciem, bezpieczne dla personelu i kompatybilne z typowymi zasilaczami i układami sterowania.
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony IP20 – urządzenie przeznaczone do montażu w suchych pomieszczeniach, w rozdzielnicach i szafach sterowniczych.
• Do jakich obciążeń jest dedykowany stycznik? Praca w kategorii AC-3 (rozwieranie i załączanie silników) – prąd znamionowy 9A, moc 4 kW. Do obciążeń rezystancyjnych (AC-1) zalecamy sprawdzenie danych producenta.
