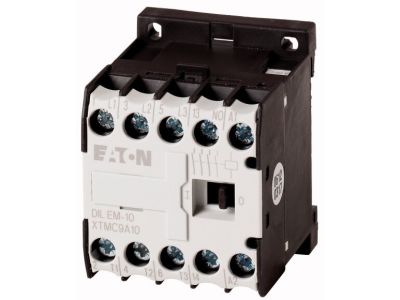

Stycznik mocy mały AC-3 I=9A P=4kW 1Z0R, DILEM-10(400V50HZ,440V60HZ) DILEM | 051788 Eaton

Alternatywny kod produktu: DILEM-10(400V50HZ,440V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy mały DILEM-10 (symbol 051788) to trójbiegunowe urządzenie przeznaczone do sterowania silnikami indukcyjnymi oraz obciążeniami rezystancyjnymi. Dzięki znamionowemu prądowi roboczemu AC-3 wynoszącemu 9 A zapewnia bezpieczną pracę w obwodach silnikowych o mocy do 4 kW przy napięciu 380–400 V, eliminując ryzyko przegrzania styków. Wyposażony w jeden zestyk pomocniczy normalnie otwarty (1NO) oraz zaciski śrubowe ułatwiające okablowanie.

• Prąd znamionowy AC-3 (380-400 V): 9 A – gwarantuje niezawodne przełączanie silników indukcyjnych o mocy do 4 kW bez przeciążania styków.
• Moc znamionowa silników trójfazowych AC-3 (380-400 V): 4 kW – umożliwia sterowanie silnikami standardowymi oraz klasy IE3 (potwierdzone logo na opakowaniu).
• Konwencjonalny prąd cieplny Ith (otwarty, 40°C, 3 bieguny): 22 A – wysoka odporność termiczna dla obciążeń nieindukcyjnych (AC-1).
• Zestyk pomocniczy 1NO: rozszerza możliwości sygnalizacji i sterowania w układach automatyki.
• Podłączenie zaciskami śrubowymi: prosty i pewny montaż bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Stycznik DILEM-10 spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczony certyfikatem CE. Producent deklaruje zgodność z odpowiednimi dyrektywami niskonapięciowymi oraz normami dla kategorii użytkowania AC-1, AC-3 i AC-4. Urządzenie przystosowane do współpracy z silnikami o klasie sprawności IE3 (identyfikacja za pomocą logo na opakowaniu).

Zastosowanie

Stycznik DILEM-10 znajduje zastosowanie w układach sterowania i rozdziału energii w instalacjach przemysłowych oraz komercyjnych. Jego kompaktowa budowa i parametry elektryczne pozwalają na pracę w szerokim zakresie obciążeń.

• Sterowanie trójfazowymi silnikami indukcyjnymi (AC-3) – rozruch, praca i wyłączanie przy obciążeniu.
• Załączanie obciążeń rezystancyjnych (AC-1), np. pieców oporowych, grzałek, oświetlenia żarowego.
• Praca w układach rewersyjnych i impulsowych (AC-4) – np. w wciągarkach, bramach, prasach.
• Automatyka budynkowa i sterowanie maszynami – jako element szaf sterowniczych z aplikacjami PLC lub przekaźnikami.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przekrój przewodów należy dobrać do prądu obciążenia (min. 1,5 mm² dla 9 A). Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta (zwykle 1,2–1,5 Nm). Nie przekraczać podanych wartości prądów i mocy – w razie wątpliwości skonsultuj się z projektantem instalacji.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie, model DILEM-10 nie jest wyposażony w diodę sygnalizacyjną ani podświetlenie. Stan załączenia można monitorować poprzez zewnętrzną lampkę lub styk pomocniczy 1NO.
• Jaki jest stopień ochrony stycznika? Producent nie podaje stopnia IP w danych katalogowych. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic o stopniu ochrony min. IP54 – standardowo IP20 dla szaf suchych.
• Czy mogę użyć tego stycznika do pracy ciągłej z prądem AC-3 9 A? Tak, prąd znamionowy AC-3 9 A przy 400 V jest wartością roboczą dla normalnej pracy silników. Dla pracy ciągłej z obciążeniem rezystancyjnym (AC-1) maksymalny prąd wynosi 22 A (otwarty) lub 16 A (zamknięty).
