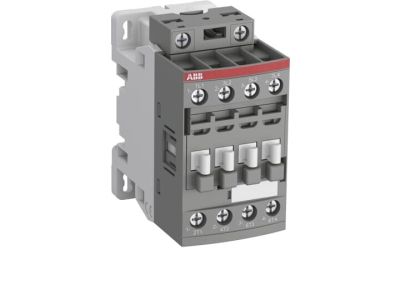

Stycznik mocy kolejowy do PLC AC-1 45A 4P (4NO), 20-60V AC/DC, AF26ZB-40-00-21, zaciski śrubowe | 1SBL236261R2100 ABB

Alternatywny kod produktu: 1SBL236261R2100

Opis i Kluczowe Cechy

Stycznik mocy AF26ZB-40-00-21 (symbol 1SBL236261R2100) to 4-biegunowe urządzenie o prądzie znamionowym 45A (AC-1) i napięciu łączeniowym do 690V IEC, przeznaczone do sterowania silnikami o mocy do 11kW przy 400V AC. Charakteryzuje się szerokim zakresem napięcia sterującego 20-60V AC/DC, co zapewnia stabilną pracę w niestabilnych sieciach elektroenergetycznych. Wbudowana ochrona przeciwprzepięciowa oraz konstrukcja blokowa z możliwością rozbudowy o styki pomocnicze i akcesoria czynią go wszechstronnym rozwiązaniem dla aplikacji przemysłowych.

• Prąd znamionowy 45A (AC-1): Pewne łączenie obwodów zasilających o wysokim obciążeniu prądowym, idealny do sterowania silnikami i obwodami mocy.
• Zakres napięcia sterującego 20-60V AC/DC: Szerokie spektrum napięć sterujących eliminuje konieczność stosowania dodatkowych przetwornic, zapewniając stabilne działanie w sieciach o wahaniach napięcia.
• Napięcie łączeniowe 690V IEC: Wysoka wytrzymałość na przepięcia, kompatybilność z międzynarodowymi standardami instalacji elektrycznych.
• Ochrona przeciwprzepięciowa: Zabezpiecza układ sterowania i podłączone urządzenia przed skokami napięcia, zwiększając niezawodność i żywotność instalacji.
• Konstrukcja blokowa z możliwością rozbudowy: Umożliwia dodanie bloków styków pomocniczych oraz akcesoriów, co pozwala na elastyczne dostosowanie stycznika do zmieniających się wymagań aplikacji.

Zgodność z Normami

Stycznik AF26ZB-40-00-21 spełnia wymagania normy IEC 60947-4-1 dotyczącej styczników i rozłączników mocy. Posiada oznakowanie CE i jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Stycznik AF26ZB-40-00-21 znajduje zastosowanie w instalacjach przemysłowych, maszynach i urządzeniach wymagających niezawodnego sterowania obwodami mocy i silnikami.

• Sterowanie silnikami 3-fazowymi o mocy do 11kW przy napięciu 400V AC (kategoria AC-3).
• Łączenie i rozłączanie obwodów zasilających o prądzie do 45A (kategoria AC-1), np. w układach grzewczych, oświetleniu przemysłowym.
• Stosowanie w maszynach przemysłowych, napędach, systemach automatyki przemysłowej.
• Zastosowania kolejowe i transportowe – sterowanie obwodami zasilającymi w pojazdach szynowych i systemach infrastruktury kolejowej.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Stycznik należy zamontować w pozycji pionowej na szynie DIN lub płycie montażowej, dbając o odpowiednią wentylację. Zaciski śrubowe zapewniają pewny kontakt przewodów – dokręcanie należy przeprowadzić z odpowiednim momentem zgodnie z dokumentacją producenta. Przed podłączeniem zweryfikować zgodność napięcia sterującego z wymaganiami układu. W przypadku rozbudowy o styki pomocnicze zaleca się stosowanie dedykowanych akcesoriów.

FAQ

• Jakie jest maksymalne napięcie łączeniowe stycznika? Maksymalne napięcie łączeniowe wynosi 690V (IEC) lub 600V (UL), co umożliwia stosowanie w międzynarodowych instalacjach.
• Czy stycznik AF26ZB-40-00-21 posiada wbudowaną ochronę przeciwprzepięciową? Tak, wbudowana ochrona przeciwprzepięciowa zapewnia dodatkowe zabezpieczenie układu sterowania i podłączonych urządzeń.
• Czy można rozbudować stycznik o dodatkowe styki pomocnicze? Tak, stycznik AF26ZB-40-00-21 posiada konstrukcję blokową, umożliwiającą rozbudowę o bloki styków pomocniczych i akcesoria zgodne z systemem.
