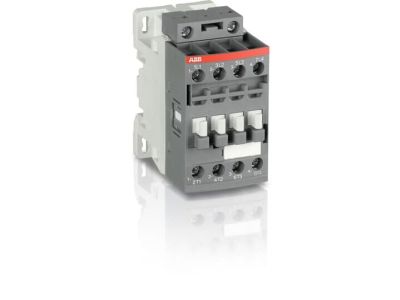

Stycznik mocy kolejowy do PLC AC-1 30A 4P (4NO), 20-60V AC/DC, AF16ZB-40-00-21, zaciski śrubowe | 1SBL176261R2100 ABB

Alternatywny kod produktu: 1SBL176261R2100

Opis i Kluczowe Cechy

Stycznik mocy AF16ZB-40-00-21 (symbol 1SBL176261R2100) to 4-biegunowe urządzenie zaprojektowane do sterowania silnikami o mocy do 7,5 kW (AC-3, 400 V) oraz przełączania obwodów zasilania do 30 A (AC-1). Charakteryzuje się szerokim zakresem napięcia sterującego 20–60 V AC/DC, co umożliwia stabilną pracę w warunkach wahań napięcia. Wbudowana ochrona przeciwprzepięciowa oraz kompaktowa konstrukcja blokowa zapewniają niezawodność i oszczędność miejsca w rozdzielnicach. Zaciski śrubowe gwarantują pewny montaż przewodów.

• 4-biegunowa konstrukcja: Umożliwia sterowanie i przełączanie czterech obwodów jednocześnie, idealne do aplikacji z silnikami trójfazowymi.
• Zakres napięcia sterowania 20–60 V AC/DC: Zapewnia stabilne działanie w sieciach o zmiennym napięciu, redukując ryzyko awarii spowodowanych wahaniami zasilania.
• Ochrona przeciwprzepięciowa: Wbudowany układ chroni cewkę stycznika przed uszkodzeniami spowodowanymi przepięciami, przedłużając żywotność urządzenia.
• Konstrukcja blokowa z możliwością rozbudowy: Łatwe dołączanie bloków styków pomocniczych i akcesoriów, co zwiększa elastyczność aplikacji.
• Zaciski śrubowe: Zapewniają pewny i trwały montaż przewodów, minimalizując ryzyko poluzowania połączeń.

Zgodność z Normami

Stycznik AF16ZB-40-00-21 spełnia wymagania norm IEC (690 V) i UL (600 V), co zapewnia zgodność z międzynarodowymi standardami bezpieczeństwa elektrycznego. Produkt posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi urządzeń elektrycznych.

Zastosowanie

Stycznik przeznaczony jest do sterowania silnikami elektrycznymi oraz przełączania obwodów zasilania w szerokim zakresie aplikacji przemysłowych i kolejowych.

• Sterowanie silnikami trójfazowymi do 7,5 kW (AC-3) w maszynach przemysłowych i urządzeniach kolejowych.
• Przełączanie obwodów zasilania w instalacjach przemysłowych i energetycznych.
• Zastosowania wymagające stabilnego napięcia sterującego w warunkach niestabilnej sieci energetycznej.
• Rozdzielnice i szafy sterownicze, gdzie wymagana jest kompaktowa budowa i możliwość rozbudowy o dodatkowe styki pomocnicze.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Urządzenie należy zainstalować w odpowiednio wentylowanej obudowie, z uwzględnieniem minimalnych odstępów izolacyjnych. Zaciski śrubowe dokręcić zgodnie z zalecanym momentem (sprawdzić w dokumentacji technicznej). Przed oddaniem do eksploatacji należy przeprowadzić testy działania, w tym sprawdzenie poprawności podłączenia obwodów sterowania i zasilania. Unikać montażu w miejscach narażonych na nadmierne wibracje.

FAQ

• Jaki jest maksymalny prąd przełączania stycznika AF16ZB-40-00-21? Maksymalny prąd ciągły wynosi 30 A (AC-1), natomiast dla pracy z silnikami (AC-3) dopuszczalny prąd to 30 A przy napięciu 400 V.
• Czy stycznik nadaje się do sterowania silnikami jednofazowymi? Stycznik jest przeznaczony głównie do sterowania silnikami trójfazowymi. Do zastosowań z silnikami jednofazowymi zaleca się sprawdzenie specyfikacji technicznej lub dobór odpowiedniego stycznika.
• Czy stycznik posiada wbudowane styki pomocnicze? Standardowo wyposażony jest w 4 styki główne (4NO). Możliwa jest rozbudowa o dodatkowe bloki styków pomocniczych, co zwiększa funkcjonalność urządzenia.
