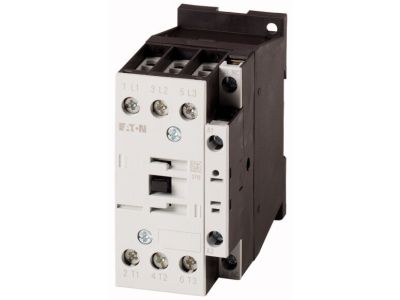

Stycznik mocy, I=38A (AC-3) 0Z 1R DILM38-01(230V50HZ,240V60HZ) | 112456 Eaton

Alternatywny kod produktu: DILM38-01(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILM38-01 (numer katalogowy 112456) to trójbiegunowy stycznik przystosowany do pracy w kategoriach użytkowych AC-1, AC-3 i AC-4. Oferuje prąd znamionowy AC-3 wynoszący 38 A przy napięciu 380–400 V, co zapewnia niezawodne przełączanie silników indukcyjnych o znacznej mocy. Wyposażony w jeden styk pomocniczy rozwierny (NC) oraz zaciski śrubowe ułatwiające montaż. Uwaga: zgodnie z danymi producenta nie nadaje się do silników o klasie sprawności IE3.

• Prąd znamionowy AC-3 = 38 A: umożliwia bezpieczne sterowanie standardowymi silnikami indukcyjnymi w rozruchu i wyłączaniu przy obciążeniu.
• Prąd cieplny umowny Ith = 45 A (na wolnym powietrzu): gwarantuje wysoką zdolność przewodzenia prądu w aplikacjach bez obudowy, a w obudowie Ith = 36 A – zachowanie parametrów przy montażu w rozdzielnicy.
• 1 styk pomocniczy rozwierny (NC): umożliwia realizację obwodów sygnalizacji stanu, blokad lub sprzężenia zwrotnego w układach sterowania.
• Zaciski śrubowe: zapewniają trwałe i pewne połączenie przewodów, ułatwiając montaż i serwis.
• Kategorie użytkowe AC-1, AC-3, AC-4: elastyczność zastosowania – od obciążeń rezystancyjnych (piece, grzałki) po ciężkie rozruchy, zatrzymanie i cofanie silników.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z międzynarodowymi normami dla styczników (IEC/EN). Dokładne numery norm dostępne w dokumentacji producenta.

Zastosowanie

Stycznik DILM38-01 znajduje zastosowanie w układach sterowania silnikami oraz obciążeniami rezystancyjnymi w instalacjach przemysłowych i budynkowych. Dzięki konfiguracji styków pomocniczych nadaje się do bardziej złożonych obwodów sterowniczych.

• Sterowanie trójfazowymi silnikami indukcyjnymi w kategoriach AC-3 i AC-4 (rozruch, wyłączanie w trakcie pracy, cofanie).
• Łączenie obciążeń nieindukcyjnych i małoindukcyjnych (piece oporowe, grzałki) w kategorii AC-1.
• Impulsowe sterowanie stycznikami większej mocy, przekaźnikami lub wejściami PLC za pomocą styków pomocniczych.
• Budowa szaf sterowniczych i rozdzielnic w automatyce budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać do znamionowego prądu obciążenia. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i działanie styków pomocniczych.

FAQ

• Jaki jest prąd znamionowy stycznika w kategorii AC-3? Prąd znamionowy AC-3 wynosi 38 A przy napięciu 380–400 V. W kategorii AC-1 prąd cieplny umowny to 45 A na wolnym powietrzu (36 A w obudowie).
• Czy stycznik posiada styki pomocnicze? Tak, jest wyposażony w 1 styk pomocniczy rozwierny (NC). W oznaczeniu 0Z 1R oznacza to brak styków zwiernych i jeden rozwierny.
• Czy stycznik DILM38-01 nadaje się do sterowania silnikami o klasie sprawności IE3? Nie, zgodnie z uwagą producenta nie jest przeznaczony do silników o klasie sprawności IE3. Należy stosować odpowiednie styczniki dedykowane do tych silników.
