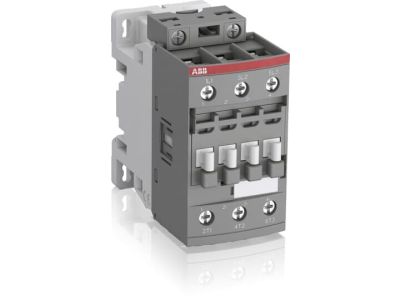

Stycznik mocy do PLC AC-3 32A 15kW 3P, 12-20V DC, AF30Z-30-00-20, zaciski śrubowe | 1SBL276001R2000 ABB

Alternatywny kod produktu: 1SBL276001R2000

Opis i Kluczowe Cechy

Stycznik mocy AF30Z-30-00-20 (symbol 1SBL276001R2000) to 3-biegunowe urządzenie sterujące przeznaczone do pracy z silnikami o mocy do 15 kW (AC-3) oraz obwodami mocy do 50 A. Zapewnia niezawodne łączenie i ochronę obwodów w instalacjach przemysłowych, maszynach i systemach automatyki. Sterowanie cewką odbywa się napięciem 12-20V DC, co pozwala na integrację z układami PLC i innymi sterownikami cyfrowymi. Zaciski śrubowe ułatwiają montaż i konserwację.

• Napięcie znamionowe 690V IEC / 600V UL: Przeznaczony do pracy w sieciach o wysokim napięciu, zgodnie z międzynarodowymi standardami przemysłowymi.
• Moc do 15kW (AC-3): Optymalny dobór do sterowania silnikami trójfazowymi w układach napędowych maszyn przemysłowych.
• Prąd znamionowy 32A: Zapewnia niezawodne łączenie obwodów mocy o obciążeniu do 32A.
• Zasilanie cewki 12-20V DC: Kompatybilny z układami sterowania niskim napięciem, idealny do współpracy z PLC.
• Zaciski śrubowe: Trwała i pewna instalacja przewodów, ułatwiająca montaż, demontaż i konserwację.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych dotyczących aparatury łączeniowej, w tym IEC 60947-4-1 (AC-3) oraz UL 508. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej i normami bezpieczeństwa.

Zastosowanie

Stycznik AF30Z-30-00-20 znajduje szerokie zastosowanie w instalacjach przemysłowych, maszynach oraz systemach automatyki, gdzie wymagane jest niezawodne sterowanie obwodami mocy.

• Sterowanie silnikami trójfazowymi w maszynach przemysłowych o mocy do 15 kW.
• Łączenie i rozłączanie obwodów mocy w układach automatyki i sterowania.
• Zastosowanie w systemach wentylacji, pompach, przenośnikach taśmowych i innych urządzeniach napędowych.
• Integracja z układami sterowania PLC i innymi sterownikami cyfrowymi dzięki cewce 12-20V DC.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie należy zamontować w pozycji pionowej na szynie DIN lub płycie montażowej, zapewniając odpowiednią wentylację. Zaciski śrubowe należy dokręcić z zalecanym momentem, zgodnym z dokumentacją techniczną. Po montażu przeprowadzić testy funkcjonalne obwodu sterowania i mocy. Regularna konserwacja obejmuje sprawdzanie stanu styków i czyszczenie powierzchni montażowych.

FAQ

• Jaki jest maksymalny prąd łączeniowy stycznika? Maksymalny prąd znamionowy wynosi 32A (AC-3) lub 50A (AC-1), co pozwala na stosowanie w obwodach o odpowiednim obciążeniu.
• Czy stycznik jest kompatybilny z układami PLC? Tak, cewka stycznika zasilana jest napięciem 12-20V DC, co umożliwia bezpośrednią współpracę z większością sterowników PLC.
• Jaki jest zakres mocy silników, które można sterować tym stycznikiem? Stycznik AF30Z-30-00-20 jest przeznaczony do sterowania silnikami o mocy do 15 kW (AC-3) przy napięciu 400V AC.
