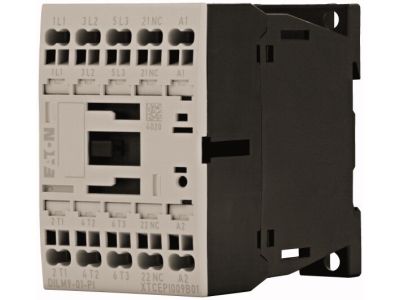

Stycznik mocy DILM 9A 3P 4kW 24V AC 1NC DILM9-01(24V50/60HZ)-PI | 199236 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON DILM9-01(24V50/60HZ)-PI o numerze katalogowym 199236 to zaawansowane rozwiązanie łączeniowe zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się 3-biegunową konstrukcją i jest dedykowane do sterowania silnikami o mocy do 4 kW przy napięciu 400 V AC. Kluczowym wyróżnikiem tego modelu jest zastosowanie innowacyjnej technologii zacisków sprężynowych typu Push-In, która znacząco skraca czas montażu i gwarantuje trwałe, odporne na wstrząsy połączenie elektryczne bez konieczności okresowego dociągania śrub.

• Wysoka wydajność prądowa: Znamionowy prąd pracy w kategorii AC-3 (400 V) wynosi 9 A, co pozwala na efektywne sterowanie standardowymi silnikami indukcyjnymi.
• Wszechstronność kategorii użytkowych: Urządzenie wspiera kategorie AC-1 (obciążenia rezystancyjne, np. piece oporowe), AC-3/AC-3e (rozruch silników klatkowych) oraz AC-4 (praca impulsowa, hamowanie przeciwprądem).
• Optymalizacja pod IE3: Stycznik jest w pełni przystosowany do obsługi silników o wysokiej klasie efektywności energetycznej IE3, które charakteryzują się wyższymi prądami rozruchowymi.
• Zintegrowany styk pomocniczy: Wyposażenie w jeden styk rozwierny (1 NC) umożliwia realizację blokad elektrycznych lub sygnalizację stanu pracy urządzenia.
• Napięcie sterujące: Cewka zasilana napięciem 24 V AC (50/60 Hz) jest idealna do systemów automatyki o obniżonym napięciu bezpiecznym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Elementy łączeniowe są w pełni zgodne z normą EN 50012, co zapewnia precyzyjne oznaczenie zacisków i kompatybilność w układach sterowania. Dodatkowo, stycznik posiada tzw. zestyk lustrzany (mirror contact), co jest kluczowe w aplikacjach związanych z bezpieczeństwem maszynowym, umożliwiając niezawodne monitorowanie stanu styków głównych przez systemy kontrolne.

Zastosowanie

Stycznik DILM9-01 znajduje szerokie zastosowanie w nowoczesnych układach napędowych i sterowniczych. Dzięki swojej charakterystyce idealnie nadaje się do:

• Sterowania silnikami klatkowymi w przemyśle maszynowym i spożywczym.
• Zarządzania pracą systemów grzewczych i pieców oporowych (kategoria AC-1, prąd termiczny do 22 A).
• Układów nawrotnych i hamujących, gdzie wymagana jest wytrzymałość w kategorii AC-4.
• Aplikacji w rozdzielnicach o ograniczonej przestrzeni, dzięki kompaktowej budowie i szybkiemu montażowi Push-In.
• Współpracy z modułami wyłączników pomocniczych serii DILM12-XHI, DILM32-XHI oraz DILA-XHI.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TS35). Dzięki technologii Push-In, przewody sztywne lub elastyczne z tulejkami mogą być montowane poprzez bezpośrednie wciśnięcie w zacisk, co eliminuje ryzyko błędu ludzkiego związanego z niewłaściwym momentem dokręcania. Należy zwrócić uwagę na zachowanie odpowiedniej temperatury otoczenia – dla pracy otwartej przy 40 °C konwencjonalny prąd termiczny wynosi 22 A. W przypadku montażu w obudowie, wartość ta ulega obniżeniu do 18 A ze względu na warunki odprowadzania ciepła.

FAQ

• Czy zaciski Push-In wymagają specjalistycznych narzędzi? Nie, technologia Push-In pozwala na montaż przewodów bez użycia narzędzi (w przypadku przewodów sztywnych), co przyspiesza prace instalacyjne.
• Czy ten stycznik może pracować z silnikami o wyższej sprawności? Tak, model ten jest certyfikowany do współpracy z silnikami klasy IE3, co gwarantuje niezawodność przy wyższych prądach rozruchowych typowych dla tych jednostek.
• Co oznacza funkcja "zestyk mirror"? Jest to funkcja bezpieczeństwa, która gwarantuje, że styk pomocniczy NC nie zamknie się, dopóki wszystkie styki główne nie zostaną skutecznie otwarte.
