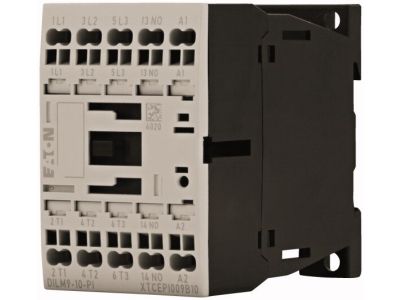

Stycznik mocy DILM 9A 3P 4kW 230V AC 1NO DILM9-10(230V50HZ,240V60HZ)-PI | 199229 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o numerze katalogowym 199229 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane do precyzyjnego sterowania pracą silników elektrycznych oraz innych odbiorników energii w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem roboczym wynoszącym 9 A w kategorii AC-3 (przy napięciu 380 V / 400 V), co pozwala na efektywne załączanie silników o mocy do 4 kW. Dzięki zastosowaniu innowacyjnej technologii zacisków wtykowych Push-In, montaż przewodów odbywa się bez użycia narzędzi, co znacząco skraca czas instalacji i gwarantuje trwałe, odporne na wstrząsy połączenie elektryczne.

• Wysoka wydajność: Znamionowy prąd cieplny Ith w otwartej przestrzeni wynosi 22 A, co zapewnia duży zapas bezpieczeństwa przy obciążeniach rezystancyjnych.
• Wszechstronność kategorii użytkowych: Urządzenie jest przystosowane do pracy w kategoriach AC-1 (obciążenia nieindukcyjne), AC-3 (standardowe silniki indukcyjne) oraz AC-4 (rozruch, hamowanie przeciwprądem, praca impulsowa).
• Kompatybilność z IE3: Stycznik został zoptymalizowany pod kątem obsługi nowoczesnych silników o wysokiej klasie sprawności IE3, które charakteryzują się wyższymi prądami rozruchowymi.
• Konfiguracja styków: Wyposażony w 3 bieguny główne oraz jeden zintegrowany styk pomocniczy zwierny (1NO).
• Napięcie sterujące: Cewka zasilana napięciem 230V AC (50Hz) / 240V AC (60Hz) zapewnia stabilną pracę w standardowych sieciach zasilających.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych aplikacjach B2B. Stycznik jest w pełni zgodny z normą IEC/EN 60947, co potwierdza jego przydatność jako aparatury niskiego napięcia do zastosowań przemysłowych. Konstrukcja urządzenia uwzględnia specyfikę pracy z silnikami o wysokiej efektywności energetycznej (IE3), co wymaga od aparatury łączeniowej podwyższonej odporności na udary prądowe podczas rozruchu.

Zastosowanie

Stycznik EATON DILM9-10 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest idealnym wyborem do:

• Sterowania napędami pomp, wentylatorów oraz przenośników taśmowych w cyklach AC-3.
• Zarządzania pracą pieców oporowych i systemów grzewczych (kategoria AC-1).
• Aplikacji wymagających częstego nawrotu i hamowania silników, takich jak suwnice czy windy (kategoria AC-4).
• Prefabrykacji rozdzielnic sterowniczych, gdzie kluczowa jest oszczędność miejsca i szybkość montażu dzięki zaciskom Push-In.

Wskazówki Montażowe

Montaż stycznika powinien odbywać się na standardowej szynie montażowej DIN (TS35). Dzięki technologii Push-In, przewody sztywne lub elastyczne z tulejkami można montować poprzez bezpośrednie wciśnięcie w zacisk, co eliminuje ryzyko poluzowania się połączenia pod wpływem wibracji. Należy pamiętać o zachowaniu odpowiedniej temperatury otoczenia – dla pracy w obudowie prąd cieplny Ith zostaje zredukowany do 18 A. Przed uruchomieniem należy zweryfikować zgodność napięcia cewki (230V AC) z napięciem w obwodzie sterowania.

FAQ

• Czy zaciski Push-In wymagają okresowego dokręcania? Nie, technologia sprężynowa Push-In zapewnia stałą siłę docisku, co eliminuje konieczność okresowej konserwacji połączeń śrubowych.
• Czy ten model obsłuży silnik o mocy 5,5 kW? Przy napięciu 400V AC-3 maksymalna moc silnika dla tego modelu to 4 kW. Dla silnika 5,5 kW należy wybrać model o wyższym prądzie znamionowym (np. DILM12).
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model ten posiada jeden fabrycznie zintegrowany styk pomocniczy zwierny (1NO).
