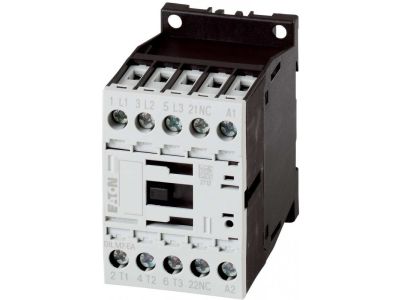

Stycznik mocy DILM 7A 3P 3kW 24V DC 1NC DILM7-01-EA(24VDC) | 190028 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM7-01-EA(24VDC) to wysokiej klasy aparat łączeniowy zaprojektowany z myślą o najbardziej wymagających aplikacjach w przemyśle i automatyce budynkowej. Urządzenie charakteryzuje się znamionowym prądem pracy wynoszącym 7A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami elektrycznymi o mocy do 3 kW przy napięciu 400V. Konstrukcja oparta na trzech biegunach głównych (3P) oraz zintegrowanym styku pomocniczym rozwiernym (1NC) zapewnia szerokie możliwości w zakresie projektowania układów sterowania i sygnalizacji.

• Napięcie sterowania 24V DC: Zastosowanie cewki na prąd stały pozwala na bezpośrednią współpracę z wyjściami sterowników PLC oraz zasilaczami impulsowymi, eliminując konieczność stosowania dodatkowych przekaźników pośredniczących.
• Kompaktowa budowa: Optymalne wymiary obudowy pozwalają na oszczędność miejsca na szynie DIN, co jest kluczowe przy prefabrykacji rozdzielnic o dużej gęstości upakowania aparatury.
• Wysoka trwałość mechaniczna: Seria DILM słynie z niezawodności, oferując miliony cykli łączeniowych, co minimalizuje koszty serwisowe i przestoje technologiczne.
• Zintegrowany styk pomocniczy 1NC: Fabrycznie wbudowany styk rozwierny umożliwia realizację blokad elektrycznych lub monitorowanie stanu pracy urządzenia bez konieczności dokupowania dodatkowych modułów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania oraz pełną kompatybilność z systemami elektrotechnicznymi na całym świecie. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, która definiuje parametry dla aparatury rozdzielczej i sterowniczej niskiego napięcia, w szczególności dla styczników i rozruszników silnikowych. Posiada również certyfikację CE oraz dopuszczenia uznanych jednostek certyfikujących, co potwierdza jego wysoką jakość wykonania i odporność na trudne warunki pracy.

Zastosowanie

Stycznik EATON DILM7-01-EA znajduje szerokie zastosowanie w różnorodnych gałęziach przemysłu. Jest niezastąpiony w układach sterowania napędami, gdzie wymagane jest częste załączanie i wyłączanie odbiorników energii. Główne obszary wykorzystania to:

• Sterowanie silnikami: Bezpośrednie uruchamianie silników klatkowych o mocy do 3 kW.
• Systemy HVAC: Załączanie wentylatorów, pomp obiegowych oraz nagrzewnic w układach klimatyzacji i wentylacji.
• Oświetlenie i ogrzewanie: Sterowanie rozbudowanymi sekcjami oświetleniowymi oraz rezystancyjnymi elementami grzejnymi.
• Automatyka procesowa: Współpraca z czujnikami ciśnienia, temperatury i czasu w celu automatyzacji procesów produkcyjnych.
• Transformatory: Bezpieczne załączanie obwodów pierwotnych transformatorów o niskiej mocy.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności aparatu. Stycznik jest przystosowany do montażu na standardowej szynie montażowej DIN 35 mm (TS35). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i zapobiec przegrzewaniu się przewodów.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego 7A, dbając o staranne odizolowanie końcówek.
• Orientacja: Choć stycznik może pracować w różnych pozycjach, zaleca się montaż pionowy dla optymalnego odprowadzania ciepła.
• Blokady: W przypadku tworzenia układów nawrotnych (lewo/prawo), należy zastosować mechaniczną blokadę między dwoma stycznikami, wykorzystując dedykowane akcesoria EATON.

FAQ

1. Czy ten stycznik posiada cewkę o niskim poborze mocy?
Tak, cewki DC w serii DILM charakteryzują się zoptymalizowanym poborem energii, co redukuje wydzielanie ciepła wewnątrz rozdzielnicy.

2. Czy mogę dołożyć dodatkowe styki pomocnicze do tego modelu?
Tak, konstrukcja stycznika DILM7 pozwala na montaż czołowych lub bocznych modułów styków pomocniczych, co zwiększa elastyczność konfiguracji układu sterowania.

3. Czy urządzenie nadaje się do pracy z prądem stałym w obwodach głównych?
Stycznik jest optymalizowany pod kątem kategorii AC-3 (prąd zmienny). W przypadku łączenia obciążeń DC w obwodach głównych, należy sprawdzić dopuszczalne parametry łączeniowe dla kategorii DC-1 lub DC-3 w dokumentacji technicznej producenta.
