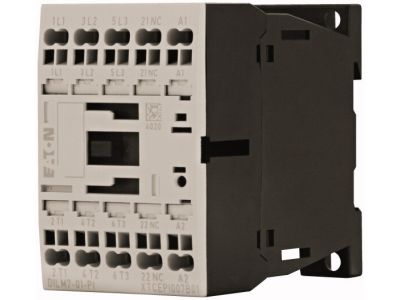

Stycznik mocy DILM 7A 3P 3kW 24V AC 1NC DILM7-01(24V50/60HZ)-PI | 199226 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o oznaczeniu DILM7-01(24V50/60HZ)-PI to zaawansowane rozwiązanie łączeniowe zaprojektowane z myślą o nowoczesnych systemach automatyki przemysłowej. Urządzenie charakteryzuje się 3-biegunową konstrukcją i jest dedykowane do sterowania silnikami o mocy do 3 kW przy napięciu 400 V. Kluczowym wyróżnikiem tego modelu jest zastosowanie innowacyjnej technologii zacisków wtykowych Push-In, która znacząco skraca czas montażu oraz eliminuje konieczność okresowego dokręcania śrub, co jest krytyczne w środowiskach narażonych na wibracje.

• Wydajność prądowa: Znamionowy prąd roboczy w kategorii AC-3 (380V/400V) wynosi 7 A, co pozwala na stabilną pracę standardowych silników indukcyjnych.
• Wszechstronność kategorii użytkowych: Urządzenie wspiera kategorie AC-1 (obciążenia nieindukcyjne, piece oporowe), AC-3 (rozruch i wyłączanie silników) oraz AC-4 (praca nawrotna, impulsowanie), co czyni je niezwykle uniwersalnym komponentem w szafie sterowniczej.
• Styk pomocniczy: Zintegrowany styk pomocniczy rozwierny (1NC) umożliwia realizację blokad elektrycznych lub sygnalizację stanu pracy urządzenia.
• Napięcie sterowania: Cewka zasilana napięciem 24V AC (50/60Hz) jest standardem w bezpiecznych obwodach sterowania.
• Kompatybilność z IE3: Stycznik został zoptymalizowany pod kątem obsługi silników o wysokiej klasie sprawności IE3, które charakteryzują się wyższymi prądami rozruchowymi.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest niezbędne w profesjonalnych instalacjach B2B. Stycznik jest w pełni zgodny z normą IEC/EN 60947, co gwarantuje jego niezawodność w trudnych warunkach przemysłowych. Dzięki konstrukcji przystosowanej do pracy z silnikami klasy IE3, urządzenie odpowiada na najnowsze dyrektywy dotyczące efektywności energetycznej. Stopień ochrony oraz parametry izolacji zapewniają bezpieczną eksploatację w szerokim zakresie temperatur otoczenia.

Zastosowanie

Stycznik EATON DILM7-01 znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Dzięki wysokiemu prądowi cieplnemu umownemu na wolnym powietrzu (Ith = 22 A), doskonale sprawdza się w:

• Układach napędowych: Bezpośredni rozruch silników indukcyjnych w maszynach i liniach produkcyjnych.
• Systemach grzewczych: Sterowanie piecami oporowymi i obciążeniami o małej indukcyjności (kategoria AC-1).
• Automatyce budynkowej: Sterowanie wentylacją, pompami oraz oświetleniem o dużej mocy.
• Aplikacjach wymagających częstych łączeń: Dzięki wytrzymałości w kategorii AC-4, stycznik może być stosowany w układach wymagających hamowania przeciwprądem lub impulsowania.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi zaleceniami:

• Technologia Push-In: Przewody sztywne lub elastyczne z tulejkami należy wsunąć bezpośrednio w zacisk. Brak konieczności użycia narzędzi do blokowania przewodu zwiększa ergonomię pracy.
• Szyna DIN: Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie montażowej TS35 (DIN).
• Pozycja pracy: Zaleca się montaż pionowy, jednak dopuszczalne są odchylenia zgodnie z dokumentacją techniczną producenta.
• Odprowadzanie ciepła: Przy montażu w obudowie należy pamiętać, że prąd cieplny Ith spada do 18 A, co wymaga uwzględnienia odpowiedniej wentylacji wewnątrz rozdzielnicy.

FAQ

• Czy zaciski Push-In są odporne na wstrząsy? Tak, technologia Push-In zapewnia stały docisk sprężynowy, który jest znacznie bardziej odporny na poluzowanie pod wpływem wibracji niż tradycyjne zaciski śrubowe.
• Czy mogę użyć tego stycznika do silnika o mocy 4kW? Przy napięciu 400V znamionowa moc pracy dla kategorii AC-3 wynosi 3kW. Dla silnika 4kW należy dobrać model o wyższym prądzie znamionowym (np. DILM9).
• Co oznacza kategoria AC-4 w tym modelu? Oznacza to, że stycznik jest przystosowany do ciężkich warunków pracy, takich jak rozruch silników z ich jednoczesnym hamowaniem lub cofaniem, co często występuje w suwnicach czy podnośnikach.
