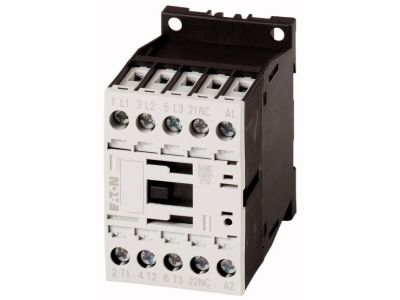

Stycznik mocy DILM 7A 3P 3kW 230V AC 1NC DILM7-01(230V50HZ,240V60HZ) | 276585 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM7-01 (numer katalogowy 276585) to wysokiej klasy aparat łączeniowy zaprojektowany do pracy w najbardziej wymagających układach automatyki przemysłowej i elektroinstalacjach budynkowych. Urządzenie charakteryzuje się prądem znamionowym pracy wynoszącym 7 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami trójfazowymi o mocy do 3 kW przy napięciu 400 V. Stycznik posiada trzy główne tory prądowe (3P) oraz jeden zintegrowany styk pomocniczy rozwierny (1NC), który umożliwia realizację blokad elektrycznych oraz sygnalizację stanu pracy urządzenia.

Konstrukcja aparatu opiera się na nowoczesnej technologii napędu elektromagnetycznego z cewką zasilaną napięciem przemiennym 230V AC (50Hz) / 240V AC (60Hz). Dzięki zoptymalizowanej konstrukcji, stycznik cechuje się niskim poborem mocy przy podtrzymaniu, co przekłada się na mniejsze straty cieplne wewnątrz rozdzielnicy. Kompaktowe wymiary obudowy pozwalają na znaczną oszczędność miejsca na szynie montażowej, co jest kluczowe przy projektowaniu gęsto upakowanych szaf sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania oraz pełną kompatybilność z innymi komponentami systemów elektrycznych. Stycznik spełnia wymagania normy IEC/EN 60947, która definiuje parametry dla niskonapięciowej aparatury rozdzielczej i sterowniczej. Posiada również certyfikację CE oraz dopuszczenia uznanych jednostek certyfikujących, co potwierdza jego wysoką jakość wykonania i odporność na trudne warunki eksploatacyjne, takie jak drgania czy zmienne temperatury otoczenia.

Zastosowanie

Stycznik DILM7-01 znajduje szerokie zastosowanie w wielu gałęziach przemysłu i usług:

• Sterowanie silnikami: Idealny do bezpośredniego rozruchu silników klatkowych o mocy do 3 kW.
• Układy oświetleniowe: Załączanie obwodów oświetlenia o dużym poborze prądu rozruchowego.
• Systemy HVAC: Sterowanie pracą wentylatorów, pomp oraz nagrzewnic w układach wentylacji i klimatyzacji.
• Transformatory: Bezpieczne załączanie i ochrona transformatorów niskiego napięcia.
• Automatyka budynkowa: Realizacja logiki sterowania w oparciu o czujniki czasu, ciśnienia lub temperatury.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Stycznik jest przystosowany do montażu na standardowej szynie DIN 35 mm, co zapewnia szybką i stabilną instalację. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Styk pomocniczy 1NC (rozwierny) powinien być wykorzystany w obwodach sterowania do realizacji wzajemnych blokad między stycznikami (np. w układach nawrotnych), co zapobiega jednoczesnemu załączeniu dwóch przeciwstawnych kierunków pracy.

FAQ

• Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze? Tak, seria DILM umożliwia łatwą rozbudowę o czołowe lub boczne bloki styków pomocniczych, co pozwala na dostosowanie aparatu do złożonych schematów sterowania.
• Jakie jest napięcie sterowania cewki? Model ten posiada cewkę przystosowaną do napięcia 230V AC przy częstotliwości 50Hz oraz 240V AC przy 60Hz.
• Czy stycznik posiada wbudowany styk zwierny (NO)? Ten konkretny model (DILM7-01) posiada jeden styk pomocniczy rozwierny (NC). Jeśli wymagany jest styk zwierny, należy wybrać model DILM7-10 lub doposażyć urządzenie w zewnętrzny moduł styków.
• Jaka jest maksymalna moc silnika, którą może sterować ten aparat? Dla standardowego napięcia 400V AC w kategorii AC-3, maksymalna moc znamionowa silnika wynosi 3 kW.
