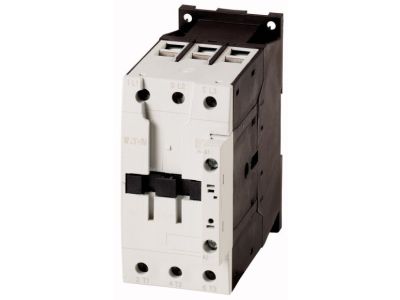

Stycznik mocy DILM 50A 3P 22kW 110V AC DILM50(110V50HZ,120V60HZ) | 277827 Eaton

Alternatywny kod produktu: DILM50(110V50HZ,120V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILM 50A 3P 22kW 110V AC (symbol 277827) to urządzenie przeznaczone do załączania i wyłączania obwodów silnikowych oraz odbiorników o znacznej mocy. Wyposażony w podwójne zaciski skrzynkowe ułatwia podłączanie przewodów o różnych przekrojach, a czołowe przyłącza przyspieszają prace montażowe. Dzięki unifikacji wymiarów styczników AC i DC możliwe jest wykorzystywanie tych samych akcesoriów w różnych aplikacjach.

• Prąd znamionowy 50 A oraz moc 22 kW: bezpieczne sterowanie silnikami i odbiornikami o dużym poborze mocy bez ryzyka przeciążenia styków.
• Trzy bieguny (3P): możliwość przełączania trzech faz w obwodach trójfazowych, co zapewnia kompletną kontrolę nad silnikiem lub instalacją.
• Cewka 110 V AC (50/60 Hz): napięcie sterujące dostosowane do typowych obwodów automatyki, umożliwiające łatwe wysterowanie z przekaźników, przycisków lub PLC.
• Podwójne zaciski skrzynkowe i czołowe przyłącza: szybkie, pewne okablowanie przewodów o różnych przekrojach – skraca czas montażu i podnosi niezawodność połączeń.
• Uniwersalne wymiary dla wersji AC i DC: ta sama podstawa montażowa i akcesoria (moduły łączników pomocniczych, blokady mechaniczne, elektroniczne moduły czasowe, ochronne przekaźniki silnikowe, łączniki równoległe, pokrywy IP2X itp.) upraszczają konfigurację i redukują stan magazynowy.

Zgodność z Normami

Stycznik DILM50 został zaprojektowany zgodnie z wymogami europejskich norm i posiada certyfikat CE. Urządzenie spełnia standardy bezpieczeństwa obowiązujące w branży elektrotechnicznej, co potwierdza jego niezawodność w zastosowaniach przemysłowych i budynkowych.

Zastosowanie

Stycznik mocy DILM 50A 3P znajduje zastosowanie w rozdzielnicach przemysłowych, szafach sterowniczych oraz instalacjach automatyki. Jego parametry umożliwiają sterowanie silnikami, grzałkami, sprężarkami i innymi odbiornikami trójfazowymi.

• Załączanie i wyłączanie trójfazowych silników asynchronicznych (do 22 kW przy 400 V AC).
• Sterowanie pracą urządzeń grzewczych, pomp, wentylatorów i kompresorów.
• Współpraca z przekaźnikami silnikowymi i układami zabezpieczeń – jako element główny w układzie sterowania silnika.
• Budowa szaf sterowniczych w automatyce budynkowej i przemysłowej – łatwa integracja z modułami łączników pomocniczych i blokadami mechanicznymi.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie głównym i sterowniczym. Stycznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 50 A zgodnie z obowiązującymi normami (np. dla miedzi co najmniej 10 mm²). Zaciski dokręcać z momentem zgodnym z dokumentacją producenta – nie dokręcać na wyczucie. Przed uruchomieniem sprawdzić poprawność połączeń oraz działanie mechanizmu.

FAQ

• Jakie napięcie cewki ma ten stycznik? Stycznik DILM50 jest przystosowany do cewki 110 V AC – pracuje zarówno przy 50 Hz (110 V), jak i 60 Hz (120 V).
• Czy można go używać w obwodach DC? Model jest przeznaczony do obwodów sterowania AC. Do aplikacji DC należy wybrać wersję z cewką DC – wymiary są jednakowe, co ułatwia wymianę.
• Jakie akcesoria można do niego podłączyć? Do stycznika dostępne są m.in.: podłączane moduły łączników pomocniczych (montaż czołowy i boczny), wtykane układy ochronne, blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łącznik równoległy oraz pokrywa IP2X.
