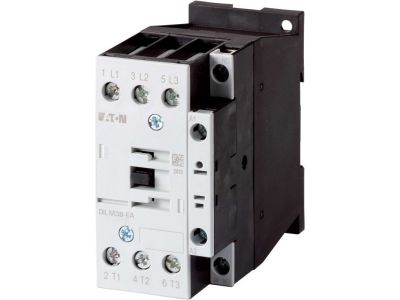

Stycznik mocy DILM 38A 3P 18,5kW 230V AC 1NO DILM38-10-EA(230V50HZ,240V60HZ) | 190005 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o oznaczeniu DILM38-10-EA to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w wymagających układach automatyki przemysłowej i rozdziału energii. Urządzenie charakteryzuje się 3-biegunową konstrukcją, która umożliwia efektywne sterowanie odbiornikami trójfazowymi. Znamionowy prąd roboczy w kategorii AC-3 przy napięciu 380V/400V wynosi 38 A, co przekłada się na zdolność łączeniową silników o mocy do 18,5 kW. Stycznik został wyposażony w cewkę sterującą na napięcie przemienne 230V (50Hz) / 240V (60Hz), co czyni go uniwersalnym rozwiązaniem w standardowych sieciach zasilających.

• Wysoka wydajność prądowa: Prąd cieplny umowny Ith przy 40°C na wolnym powietrzu wynosi 45 A, co gwarantuje stabilność termiczną przy obciążeniach rezystancyjnych (AC-1).
• Konfiguracja styków: Urządzenie posiada jeden zintegrowany styk pomocniczy zwierny (1NO), ułatwiający realizację układów podtrzymania lub sygnalizacji stanu pracy.
• Solidne zaciski śrubowe: Zastosowanie sprawdzonych zacisków śrubowych zapewnia trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Wszechstronność kategorii użytkowania: Urządzenie jest przystosowane do pracy w kategoriach AC-1, AC-3 oraz AC-4, co pozwala na sterowanie zarówno piecami oporowymi, jak i silnikami w trybie nawrotnym czy impulsowym.

Zgodność z Normami

Stycznik DILM38-10-EA został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w elektrotechnice. Spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych jako aparatury niskiego napięcia. Urządzenie posiada certyfikację pozwalającą na bezpieczną eksploatację w systemach sterowania maszyn i procesów technologicznych, zapewniając odpowiednią izolację oraz wytrzymałość dielektryczną.

Zastosowanie

Dzięki swojej charakterystyce, stycznik ten znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Sterowanie silnikami: Idealny do rozruchu i wyłączania standardowych silników indukcyjnych w kategorii AC-3.
• Systemy grzewcze: Dzięki wysokiemu prądowi Ith (45A), doskonale sprawdza się w sterowaniu piecami oporowymi i obciążeniami nieindukcyjnymi (AC-1).
• Praca ciężka (AC-4): Możliwość wykorzystania w układach wymagających hamowania przeciwprądem, cofania oraz pracy impulsowej silników.
• Automatyka budynkowa i przemysłowa: Wykorzystywany w szafach sterowniczych do załączania pomp, wentylatorów oraz innych odbiorników mocy.
• Uwaga: Należy pamiętać, że model ten nie jest dedykowany do współpracy z silnikami o klasie sprawności IE3.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla długowieczności aparatu. Stycznik DILM38-10-EA jest przystosowany do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się punktów styku.
• Przestrzeń chłodząca: W przypadku montażu w obudowie (gdzie Ith spada do 36 A), należy zapewnić odpowiednią cyrkulację powietrza.
• Pozycja pracy: Urządzenie powinno być montowane w pozycji pionowej lub zgodnie z dopuszczalnymi odchyleniami określonymi w dokumentacji technicznej producenta EATON.
• Przewody: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego 38A, aby uniknąć spadków napięcia i nadmiernego nagrzewania izolacji.

FAQ

• Czy ten stycznik może sterować silnikiem o mocy 22kW? Nie, maksymalna moc znamionowa dla tego modelu przy 400V w kategorii AC-3 wynosi 18,5 kW. Do silnika 22kW należy dobrać model o wyższym prądzie znamionowym.
• Jakie jest napięcie sterowania cewki? Cewka w tym modelu jest przystosowana do napięcia 230V AC przy częstotliwości 50Hz lub 240V AC przy 60Hz.
• Czy urządzenie posiada styki pomocnicze? Tak, stycznik posiada jeden wbudowany styk pomocniczy zwierny (1NO). Jeśli wymagane są dodatkowe styki, można zastosować dedykowane bloki styków pomocniczych montowane czołowo lub bocznie.
• Czy mogę użyć tego stycznika do silnika klasy IE3? Zgodnie z uwagami producenta, ten konkretny model (wersja EA) nie jest zalecany do silników o klasie sprawności IE3. W takim przypadku należy wybrać odpowiednio dostosowany wariant z oferty EATON.
