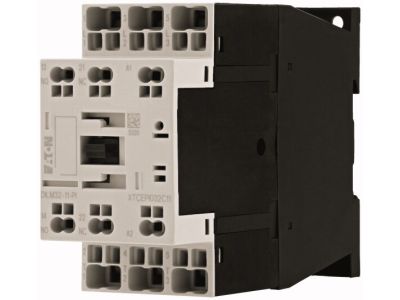

Stycznik mocy DILM 32A 3P 15kW 24V DC 1NO 1NC DILM32-11(RDC24)-PI | 199293 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o oznaczeniu 199293 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem roboczym wynoszącym 32 A w kategorii AC-3 (przy napięciu 380 V / 400 V), co pozwala na efektywne sterowanie silnikami o mocy do 15 kW. Kluczowym wyróżnikiem tego modelu jest zastosowanie innowacyjnych zacisków wtykowych typu Push-In, które znacząco skracają czas montażu i eliminują konieczność okresowego dokręcania śrub, zapewniając trwałe i odporne na wstrząsy połączenie elektryczne.

• Wydajność energetyczna: Stycznik jest w pełni zoptymalizowany pod kątem współpracy z nowoczesnymi silnikami o wysokiej klasie sprawności IE3, co czyni go przyszłościowym wyborem dla energooszczędnych systemów napędowych.
• Konfiguracja styków: Urządzenie posiada 3 bieguny główne oraz zintegrowany układ styków pomocniczych 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co ułatwia budowanie układów blokad i sygnalizacji.
• Sterowanie DC: Cewka zasilana napięciem 24V DC (RDC24) zapewnia stabilną pracę i jest idealna do bezpośredniego sterowania z wyjść sterowników PLC.
• Wszechstronność kategorii użytkowych: Aparat jest przystosowany do pracy w kategoriach AC-1 (obciążenia rezystancyjne), AC-3 (standardowy rozruch silników klatkowych) oraz AC-4 (praca nawrotna, impulsowanie).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w instalacjach B2B. Stycznik spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność jako aparatury łączeniowej niskiego napięcia. Dodatkowo, urządzenie posiada certyfikację potwierdzającą kompatybilność z silnikami o klasie sprawności IE3, co jest kluczowe w kontekście aktualnych dyrektyw unijnych dotyczących ekoprojektu dla silników elektrycznych. Oznaczenie logo IE3 na opakowaniu stanowi gwarancję, że stycznik poradzi sobie z wyższymi prądami rozruchowymi charakterystycznymi dla jednostek energooszczędnych.

Zastosowanie

Dzięki swojej solidnej konstrukcji i zaawansowanym parametrom, stycznik DILM32-11(RDC24)-PI znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka przemysłowa: Sterowanie pracą pomp, wentylatorów oraz przenośników taśmowych w liniach produkcyjnych.
• Systemy HVAC: Zarządzanie pracą sprężarek i nagrzewnic w dużych centralach klimatyzacyjnych.
• Budowa maszyn: Idealny do układów rozruchowych maszyn wymagających częstego łączenia (kategoria AC-4).
• Energetyka budynkowa: Sterowanie piecami oporowymi i systemami oświetlenia o dużej mocy (kategoria AC-1).

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm, co zapewnia szybką integrację w szafach sterowniczych. Dzięki technologii Push-In, przewody (zarówno sztywne, jak i elastyczne z tulejkami) montuje się poprzez proste wciśnięcie w zacisk, co gwarantuje optymalną siłę docisku bez użycia narzędzi. Należy zwrócić uwagę na odpowiednie prowadzenie przewodów sterujących 24V DC, aby uniknąć zakłóceń elektromagnetycznych. Przed uruchomieniem zaleca się weryfikację poprawności osadzenia styków pomocniczych w obwodzie sterowania.

FAQ

• Czy technologia Push-In jest odporna na wibracje? Tak, zaciski sprężynowe typu Push-In zapewniają stały docisk przewodu, co czyni je znacznie bardziej odpornymi na poluzowanie pod wpływem drgań niż tradycyjne zaciski śrubowe.
• Czy ten stycznik może sterować silnikiem 15kW? Tak, przy napięciu 400V AC-3 stycznik ten jest dedykowany do obciążeń o mocy znamionowej do 15 kW.
• Czy urządzenie wymaga dodatkowych modułów przeciwprzepięciowych? Modele z cewką DC (RDC24) często posiadają zintegrowane układy ochronne, jednak zawsze warto zweryfikować schemat połączeń w dokumentacji technicznej dla konkretnej aplikacji.
• Czy mogę podłączyć do niego silnik klasy IE3? Tak, stycznik jest w pełni przystosowany do obsługi prądów rozruchowych silników o wysokiej sprawności IE3.
